Ấn Tượng Ban Đầu với AutoCAD 2010

Giao diện của AutoCAD 2010 mang đến sự linh hoạt nhờ các dải ribbon tương tự như trong Office 2007, song song với việc duy trì giao diện truyền thống quen thuộc.

Khả năng hỗ trợ chữ ký kỹ thuật số, tìm kiếm nhanh chóng các chi tiết cụ thể trong bản vẽ, cùng với việc cho phép nhập và xuất file PDF là những điểm nổi bật đầu tiên mà người dùng có thể nhận thấy.

Download Autodesk AutoCAD 2016

Mặc dù nhiều người dùng vẫn đang làm quen với AutoCAD 2009, AutoDesk đã nhanh chóng giới thiệu phiên bản AutoCAD 2010, được xây dựng dựa trên những phản hồi từ cộng đồng người sử dụng.

Nếu như AutoCAD 2009 chưa thực sự tạo được dấu ấn do vẫn còn một vài hạn chế, thì AutoCAD 2010 đã có những cải tiến đáng kể.

Song song đó, phần mềm Autodesk Review, được sử dụng để quản lý và kiểm tra sau quá trình thiết kế, cũng đã được nâng cấp lên một phiên bản mới.

Một trong những điểm dễ nhận thấy nhất là tốc độ khởi động nhanh chóng của AutoCAD 2010. Giao diện thiết kế của phần mềm này có nhiều điểm tương đồng với Microsoft Office 2007 , mang lại sự quen thuộc cho người dùng.

Khám phá những tính năng đột phá trong phần mềm thiết kế đồ họa kỹ thuật AutoCAD 2010

Dải Ribbon trực quan, khả năng tùy biến vượt trội

Sau khi tiếp nhận công nghệ dải Ribbon từ Microsoft, AutoDesk đã mang đến diện mạo mới cho AutoCad 2010. Giao diện được tái thiết, tập trung vào việc hiển thị các tính năng được sử dụng thường xuyên nhất cho từng ứng dụng, giải quyết tới 90% các nhu cầu tùy biến phổ biến.

Với những chức năng sáng tạo như thiết kế theo lớp, người dùng mới có thể nhanh chóng làm quen và thích nghi với chương trình, cụ thể:

Điều chỉnh vị trí các thẻ (tab) bằng cách giữ chuột trái và kéo thả vào vị trí mong muốn.

Thu gọn các tab để tối ưu không gian vẽ bằng cách nhấp vào mũi tên tam giác (bên cạnh tab Express Tools) hoặc chuột phải vào vùng trống trên tab, chọn Minimize > Minimize to Tabs hoặc Minimize to Panel Titles. Để khôi phục dải Ribbon đầy đủ, thực hiện tương tự và chọn Show Full Ribbon.

Đối với các tab ít sử dụng hoặc không cần hiển thị, bạn có thể ẩn tab bằng cách chuột phải vào vùng trống trên tab, chọn Show Tabs rồi bỏ chọn tab cần ẩn.

AutoCad 2010 cung cấp khả năng tùy biến cao. Trong một tab, bạn có thể bật hoặc tắt các thẻ nhỏ (panel) bằng cách chuột phải vào vùng trống trên tab, chọn Show Panels rồi bỏ chọn thẻ muốn loại bỏ.

Để ẩn tên của các panel, chuột phải vào vùng trống trên tab và chọn Show Panel Titles.

Bạn có thể di chuyển dải Ribbon đến bất kỳ góc nào (tương tự như thanh taskbar của Windows) bằng cách chuột phải vào vùng trống trên tab, chọn Undock rồi kéo dải Ribbon đến vị trí mới.

Nếu chỉ sử dụng lệnh để tạo bản vẽ, bạn nên tắt dải Ribbon bằng cách chuột phải vào vùng trống trên tab, chọn Close (tắt hoàn toàn) hoặc Ctrl+0 > Yes (tắt tạm thời).

Khi di chuột đến bất kỳ công cụ nào trên dải Ribbon, chú thích về chức năng của công cụ sẽ hiển thị. Để thêm các công cụ thường dùng vào thanh Quick Access (mặc định ở phía trên cùng), chuột phải vào công cụ đó và chọn Add to Quick Access Toolbar.

Điểm nổi bật của AutoCad 2010 là vẫn hỗ trợ giao diện truyền thống AutoCad Classic, phù hợp với những người quen thuộc với giao diện cũ nhưng muốn trải nghiệm các tính năng mới. Bạn có thể chuyển đổi bằng cách nhấp vào mũi tên chỉ xuống trên thanh Quick Access, chọn Show Menu Bar, hoặc nhấp vào nút Initial Setup Workspace (phía dưới cùng) và chọn giao diện AutoCad mong muốn (2D, 3D, Classic...).

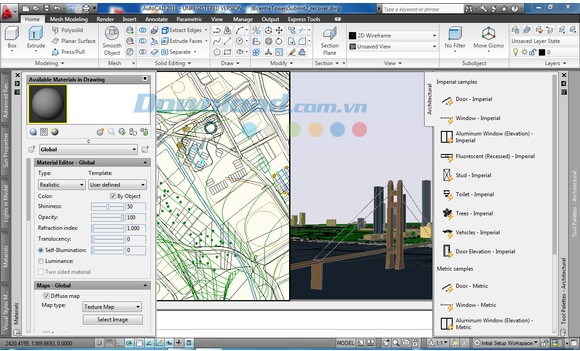

*Sử dụng AutoCAD 2010 để thiết kế công trình*

Hỗ trợ chữ ký kỹ thuật số

Tính năng chữ ký kỹ thuật số đã được tích hợp vào công cụ Design Review. Tính năng này cho phép người dùng đăng nhập vào các tài liệu, bản vẽ thiết kế để xác minh tính toàn vẹn, đảm bảo không có thay đổi nào sau khi phê duyệt. Điều này góp phần nâng cao tính bảo mật và thuận tiện cho việc lưu trữ, trao đổi thông tin.

Chức năng đánh dấu được cải tiến

Giao diện mới mang đến trải nghiệm đánh dấu tối ưu và trực quan hơn. Cơ chế ngăn chặn (khóa) công cụ Markups cho phép người dùng kiểm soát tốt hơn quá trình xem xét và chỉnh sửa. Các công cụ mới như Dashed Lines (gạch ngang), Dotted Lines (gạch chấm), Highlighting giúp công việc đánh dấu trở nên rõ ràng và dễ hiểu.

Tìm kiếm và định vị dữ liệu thiết kế nhanh chóng

Tính năng này giúp tìm kiếm và định vị dữ liệu thiết kế trong các tập tin dwf một cách nhanh chóng. Nhờ đó, người dùng dễ dàng tìm kiếm các thành phần kết cấu, chi tiết trong hệ thống phức tạp, thậm chí là tên đường phố trên bản đồ.

Hỗ trợ tập tin PDF và DWG

Ở các phiên bản trước, việc xuất bản vẽ sang định dạng PDF đòi hỏi cài đặt máy in ảo PDF. Tuy nhiên, AutoCad 2010 đã xử lý tốt vấn đề này. Đây là phiên bản đầu tiên cho phép người dùng chèn trực tiếp các file PDF vào file Cad từ Ribbon Panel, cũng như xuất ra file PDF với dung lượng nhỏ, hỗ trợ font TrueType. Trong AutoCad 2010, người dùng có thể dễ dàng xem và đánh dấu lên các tập tin PDF và DWG, mở và xem xét lại toàn bộ thông tin thiết kế trong một tập tin DWF, cũng như tích hợp các đặc điểm kỹ thuật của tài liệu, tổng hợp vật tư, kế hoạch làm việc, danh mục và thông tin của bản vẽ...

Xuất ra nhiều định dạng khác nhau

Tại phiên bản này, ngoài các định dạng Cad quen thuộc như dwf, dwg, dwt..., phiên bản mới hỗ trợ thêm định dạng dwfx, dws (sản phẩm hợp tác giữa AutoDesk và Microsoft), dgn (định dạng dữ liệu bản đồ số dựa trên định chuẩn dgn của hãng Intergrath)... Lưu ý không nên lưu file Cad mới ở chuẩn AutoCad 2010 Drawing (.dwg) vì chỉ AutoCad 2010 mới mở được.

Các tính năng bổ sung khác

Nếu bạn sử dụng AutoCad có bản quyền và thường xuyên di chuyển, tiện ích Online License Transfer cho phép tài khoản người dùng di chuyển dễ dàng giữa các máy tính.

: Bạn cần cung cấp thông tin cá nhân trước khi tải phần mềm AutoCad

AutoCAD 2010 đã cải thiện đáng kể khả năng soạn thảo, mô hình hóa, chỉnh sửa và tạo ra các file PDF đầu ra chất lượng cao để chia sẻ bản vẽ. Phiên bản 64 bit có thể xử lý các bản vẽ lớn và mô hình phức tạp với dung lượng lên đến nhiều GB. Với những cải tiến này, AutoCAD 2010 sẽ giúp việc thiết kế và chỉnh sửa bản vẽ kỹ thuật trở nên thuận tiện và hiệu quả hơn.
