AutoCAD Electrical 2016: Phần mềm thiết kế mạch điện chuyên nghiệp

AutoCAD Electrical: Giải Pháp Thiết Kế Kỹ Thuật Điện Toàn Diện

AutoCAD Electrical là một ứng dụng chuyên dụng trong lĩnh vực thiết kế kỹ thuật điện. Phần mềm này tích hợp đầy đủ các chức năng của AutoCAD , đồng thời bổ sung thêm các công cụ đặc thù dành cho kỹ thuật điện tử.

Điểm nổi bật của AutoCAD Electrical nằm ở khả năng cung cấp một thư viện biểu tượng phong phú, hỗ trợ tạo báo cáo danh mục vật liệu một cách chính xác và nhanh chóng.

Việc thiết kế I/O PLC cũng trở nên đơn giản và hiệu quả hơn nhờ các tính năng chuyên biệt được tích hợp trong phần mềm. Điều này giúp tối ưu hóa quá trình điều khiển và tự động hóa.

Nhờ vậy, AutoCAD Electrical không chỉ là công cụ thiết kế mà còn là giải pháp toàn diện, giúp các kỹ sư điện tiết kiệm thời gian và nâng cao năng suất làm việc.

Tính năng nổi bật của phần mềm thiết kế đồ họa điện AutoCAD Electrical

Tài liệu điện

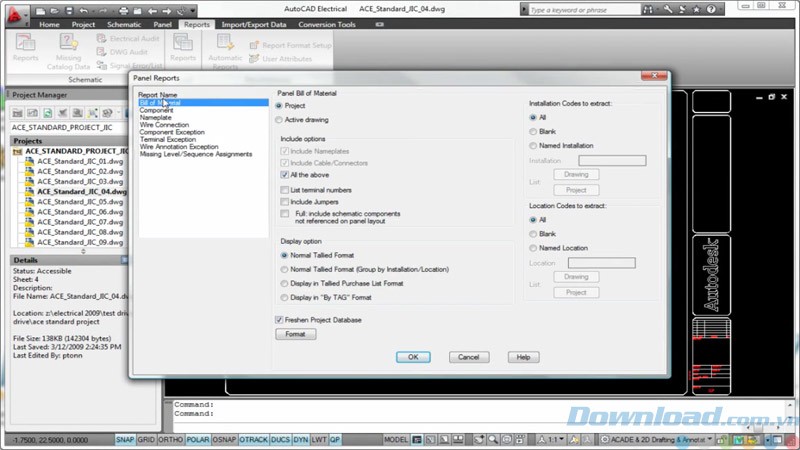

• Tạo báo cáo tự động: Các công cụ tích hợp sẵn trong AutoCAD Electrical sẽ tự động tạo và cập nhật các báo cáo, bao gồm danh mục vật liệu (BOM), danh sách dây, PLC I/O, sơ đồ thiết bị đầu cuối, bản tóm tắt cáp và tham khảo chéo. Dữ liệu có thể được sắp xếp và lọc để tạo ra các báo cáo tùy chỉnh, chỉ hiển thị thông tin liên quan. Các báo cáo này có thể được chèn vào bản vẽ kỹ thuật điện dưới dạng đối tượng bảng thông minh, dễ dàng cập nhật sau hoặc lưu trữ dưới dạng tập tin riêng biệt.

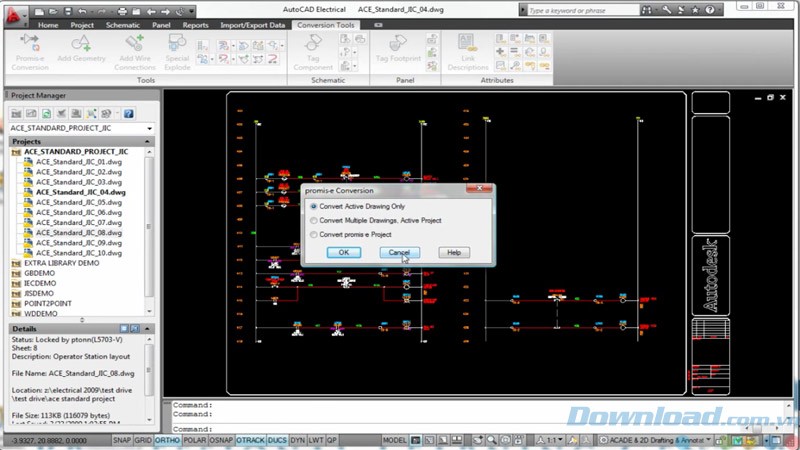

• Hợp tác với đối tác và khách hàng: Việc chia sẻ dữ liệu với khách hàng và nhà cung cấp trở nên dễ dàng hơn nhờ khả năng trao đổi ở định dạng tập tin DWG gốc. Bản vẽ điện có thể được chỉnh sửa và xem bởi bất kỳ chương trình nào tương thích với DWG, chẳng hạn như AutoCAD hoặc AutoCAD LT 2D. Khi bản vẽ điện được chỉnh sửa bởi các bên thứ ba, AutoCAD Electrical có thể tạo báo cáo chi tiết về các thay đổi đã được thực hiện.

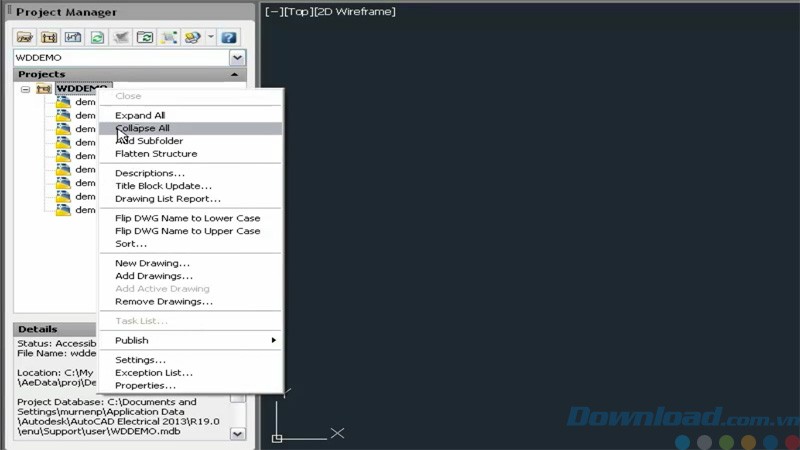

• Tổ chức tập tin và dự án hiệu quả: Tạo các thư mục và thư mục con trong một dự án phác thảo điện, giúp dễ dàng di chuyển các tập tin DWG vào các vị trí tương ứng. Số lượng thư mục và cấp độ thư mục có thể được tùy chỉnh để phù hợp với mọi phương pháp tổ chức dự án.

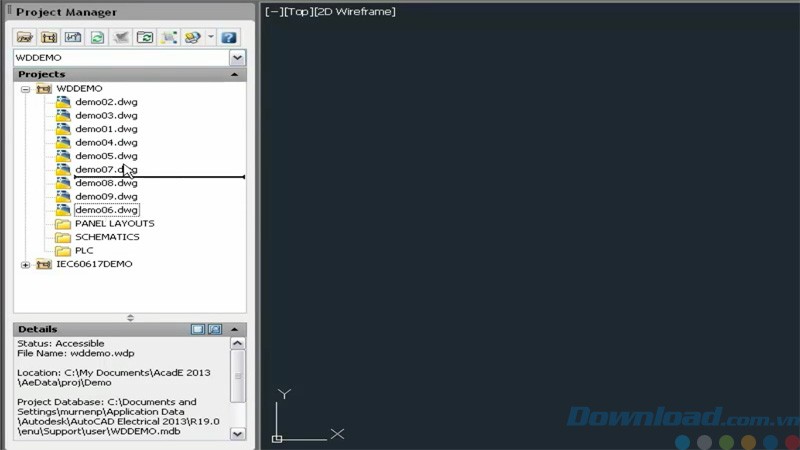

• Sắp xếp tập tin linh hoạt bằng thao tác kéo thả: Dễ dàng di chuyển các tập tin trong dự án phác thảo điện bằng cách kéo và thả. Tính năng này mang lại sự linh hoạt trong việc thay đổi vị trí của tập tin, di chuyển tập tin giữa các thư mục và thư mục con mà không làm thay đổi tên hoặc thông tin của chúng.

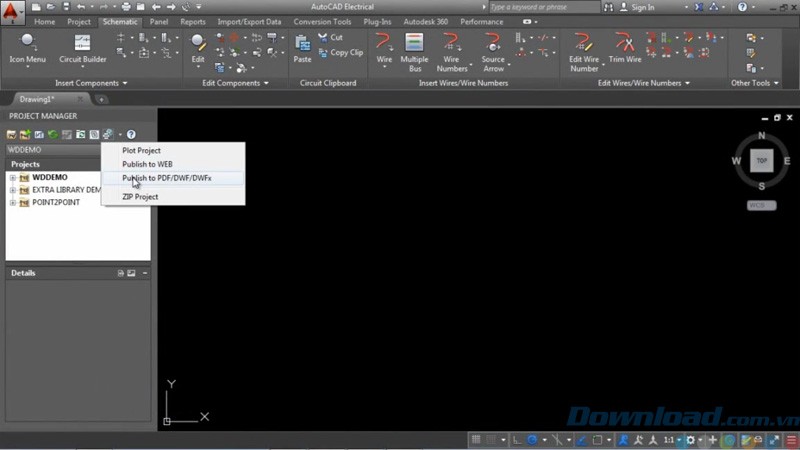

• Xuất bản tài liệu PDF chuyên nghiệp: Nâng cao chất lượng tài liệu thiết kế bằng cách nhúng các siêu liên kết tới các tập tin PDF sơ đồ đại cương nhiều trang. Tạo các tài liệu PDF nhiều trang cho dự án của bạn, cho phép tham khảo chéo và điều hướng thiết bị thông qua các siêu liên kết thông minh. Bookmark phản ánh cấu trúc dự án và tất cả văn bản trong bản thiết kế, cùng với các thuộc tính có thể tìm kiếm.

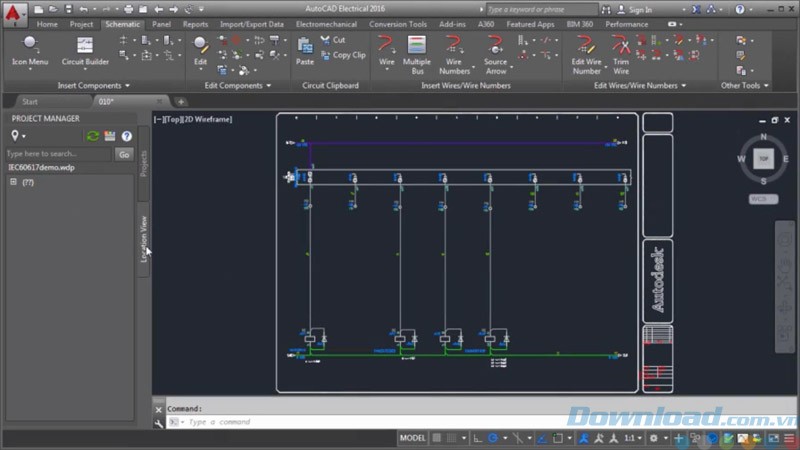

• Tab Location View trong Project Manager: Xem dự án một cách trực quan và linh hoạt thông qua Location View. Tab này cho phép bạn xem tất cả các thiết bị trong dự án bằng cách cài đặt và định vị trong trình xem hình cây. Một bảng điều khiển mở rộng trên Location View cho phép xem và xuất các thiết bị riêng lẻ cùng với các thông tin liên kết.

Bố trí bảng điều khiển điện

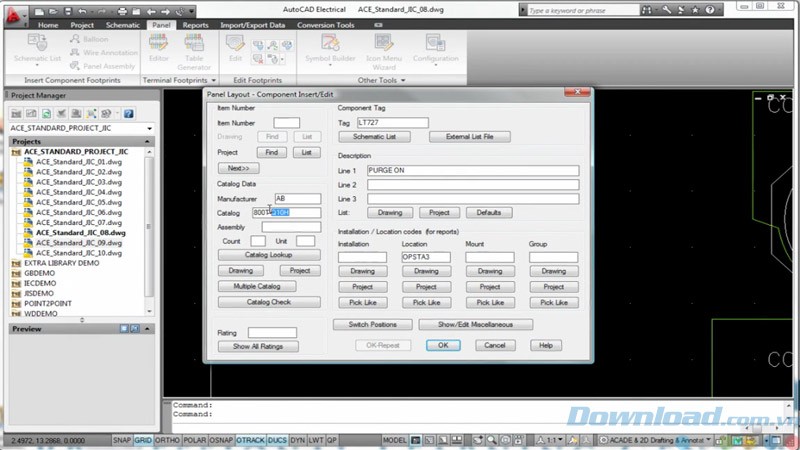

• Vẽ sơ đồ bố trí bảng điều khiển điện thông minh: Trích xuất danh sách các thành phần sơ đồ cho vị trí trong bản vẽ sơ đồ bố trí bảng điều khiển điện. Chọn vị trí bảng điều khiển và một đại diện vật lý của mỗi thiết bị để chèn vào layout. Phần mềm tự động tạo liên kết giữa thiết bị và đại diện của nó, đảm bảo mọi thay đổi trên sơ đồ điện đều được cập nhật đến các đối tượng liên quan.

• Thiết kế thiết bị đầu cuối chính xác: Quản lý và chỉnh sửa các thiết bị đầu cuối, bộ nhảy (jumper) để tiết kiệm thời gian và tăng độ chính xác của các thiết kế điều khiển điện. Sử dụng giao diện Terminal Strip Editor đơn giản, dễ dàng chèn thiết bị đầu cuối dự phòng hoặc tạo sự thay đổi, chẳng hạn như đảo ngược thông tin dây điện bên trái và bên phải cho một thiết bị đầu cuối. Tự động tạo layout dải thiết bị đầu cuối dựa trên các thông tin thiết kế sơ đồ để sử dụng trong các bản vẽ bố trí bảng điều khiển điện hoặc sơ đồ thiết bị đầu cuối.

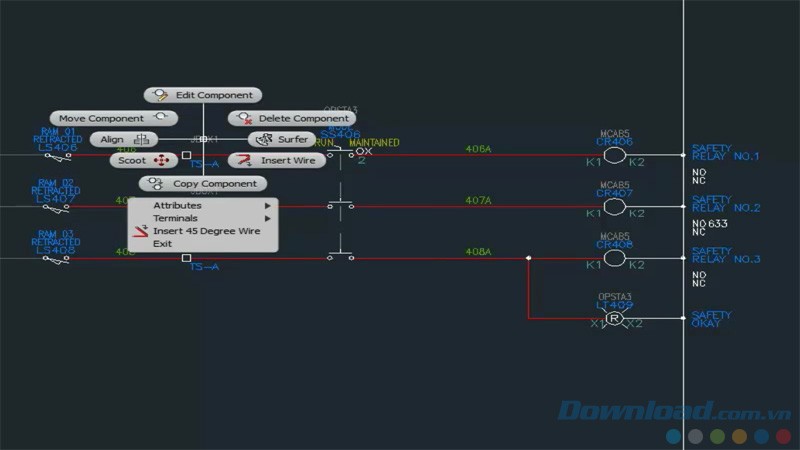

• Các menu đánh dấu giúp chỉnh sửa nhanh hơn: Thay thế các menu ngữ cảnh điển hình trong chuột phải bằng menu đánh dấu cho các lệnh. Menu đánh dấu thay đổi theo bối cảnh, dựa trên loại đối tượng bạn chọn và cung cấp quyền truy cập nhanh đến những tính năng được sử dụng nhiều nhất cho đối tượng đó, bao gồm Delete Component, Edit Component, Scoot và Align. Sự tương tác này giúp rút ngắn thời gian và cải thiện năng suất khi tạo hoặc chỉnh sửa layout bảng điều khiển điện.

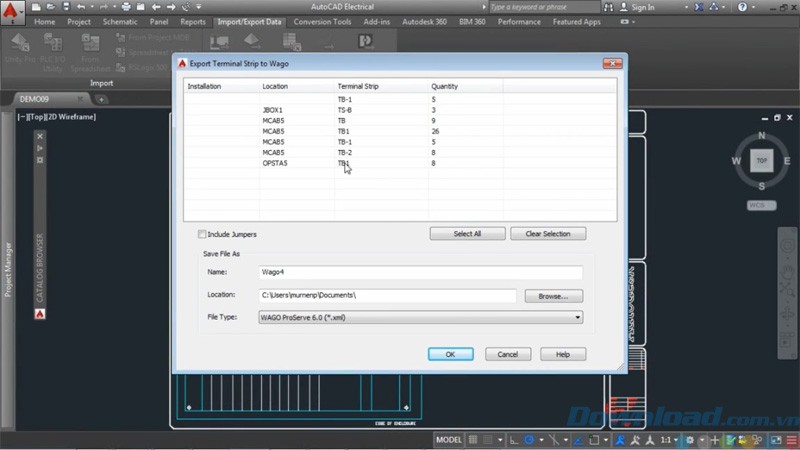

• Xuất, nhập dải thiết bị đầu cuối (Terminal Strip): Xuất dữ liệu thiết bị đầu cuối vào một tập tin XML tương thích với Wago ProServe hoặc Phoenix Contact. Xác định dải thiết bị đầu cuối, phụ tùng và phụ kiện trong Wagon ProServe Smart Designer hoặc Phoenix Contact Clip Project. Với Phoenix Contact, bạn có thể lưu như một tập tin 3D STEP để đặt dải thiết bị đầu cuối trong Inventor .

Thiết kế sơ đồ điện

• Tự động đánh số dây và gắn thẻ thành phần: Gán số thứ tự hoặc số dựa trên tham chiếu cho tất cả các dây và thành phần một cách tự động. AutoCAD Electrical gán duy nhất số dây và thẻ thành phần trong bản vẽ sơ đồ điện dựa trên cấu hình được lựa chọn, giảm thời gian theo dõi những thay đổi thiết kế và giảm thiểu sai sót. Nếu không có điểm (spot) rõ ràng, phần mềm sẽ tìm kiếm điểm đó và tự động tạo một băng dẫn (leader) trở lại dây.

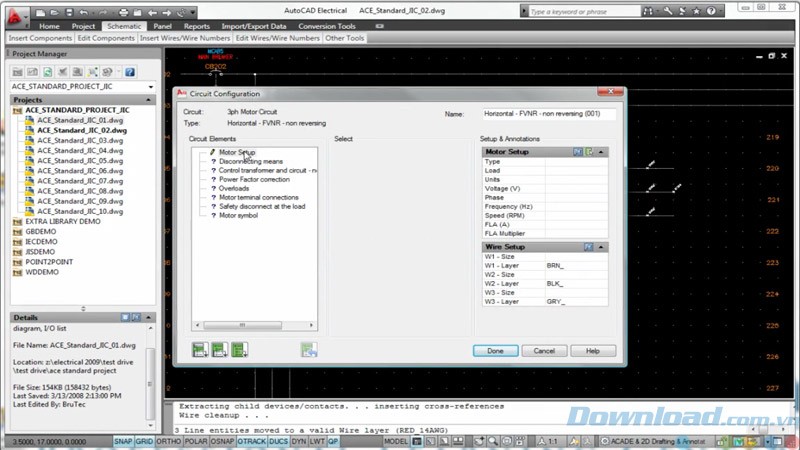

• Thiết kế mạch và tái sử dụng: Tự động tạo ra các mạch điều khiển điện dựa trên nguyên tắc nhờ các thành phần, hệ thống dây điện, xếp hạng và dữ liệu danh mục. Circuit Builder mang đến cho bạn những thông tin để đưa ra các quyết định kỹ thuật điện tốt, có thể chịu đựng được về phương diện môi trường. Tạo các thiết kế sơ đồ điện dựa trên loại vật liệu của dây, nhiệt độ môi trường xung quanh, giảm điện áp tối đa và nhiều hơn nữa. Cải thiện năng suất bằng cách xây dựng các mạch thường được dùng và lưu chúng để tái sử dụng khi cần.

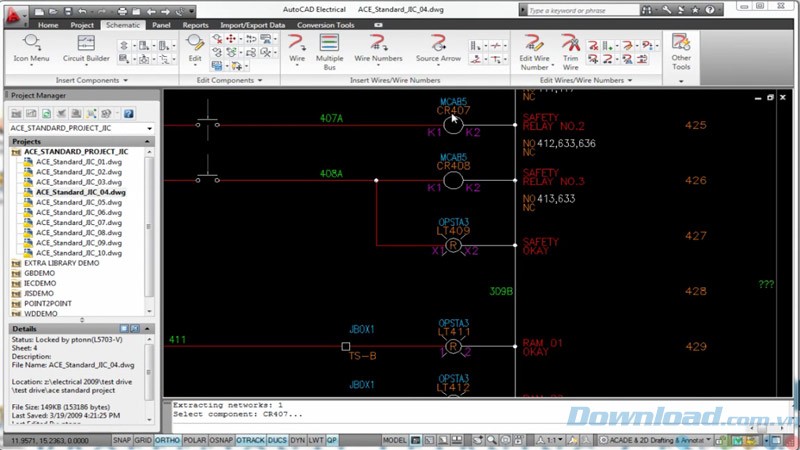

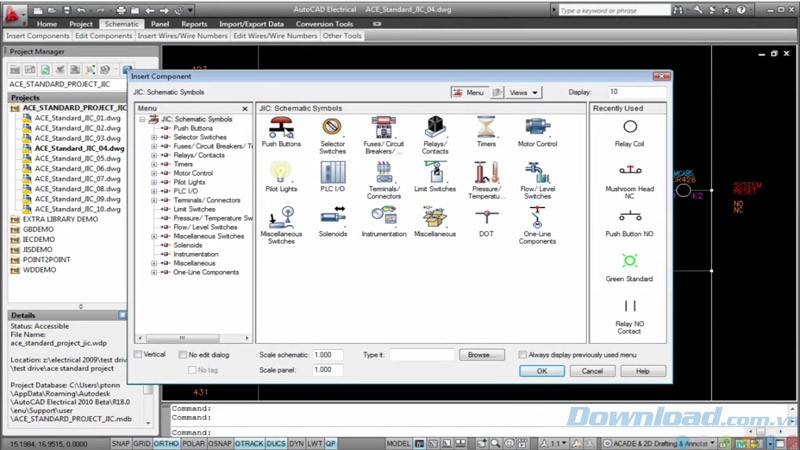

• Thư viện biểu tượng sơ đồ điện phong phú: Sử dụng hàng trăm nghìn biểu tượng sơ đồ điện tiêu chuẩn trong AutoCAD Electrical thông qua hệ thống điều hướng menu đơn giản, cho phép bạn nhanh chóng xây dựng các thiết kế điều khiển điện tiêu chuẩn bao gồm cả khí nén và thủy lực.

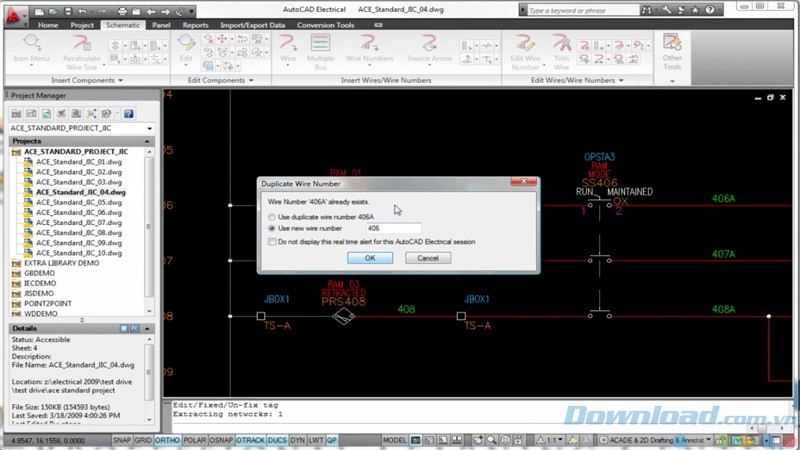

• Kiểm tra lỗi thời gian thực: Nắm bắt và loại bỏ các lỗi tốn kém trước khi giai đoạn xây dựng bắt đầu. AutoCAD Electrical giám sát và cảnh báo bạn về những lỗi thiết kế tiềm ẩn khi chúng xảy ra bằng cách liên tục so sánh những thay đổi được yêu cầu với dự án hiện tại. Số dây lặp và các thẻ thành phần được gắn cờ. Tránh các lỗi liên quan đến số dây thiếu hoặc không chính xác. Các cảnh báo giúp đảm bảo cho quá trình thiết kế diễn ra trơn tru trước khi sơ đồ mạch điện được thông qua và đưa vào sản xuất.

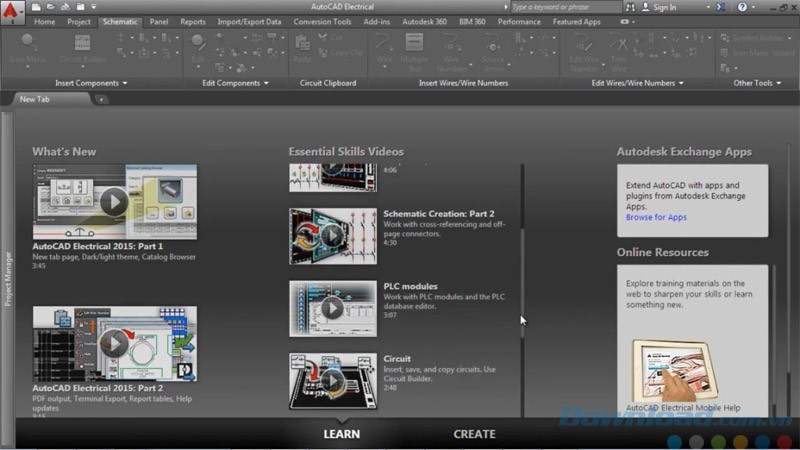

• Cải thiện khả năng sử dụng: Với các chủ đề nâng cao, kiểu bảng và lệnh Cut, Copy, Paste thông minh cũng như tìm kiếm liên kết. Chọn một chủ đề tối hoặc sáng. Kiểu bảng với khả năng kiểm soát kích thước, kiểu, lề văn bản trong báo cáo. Cut, Copy thông minh có thể thay thế các lựa chọn đối tượng trong clipboard, trong khi Paste chèn lựa chọn với khả năng tự động cập nhật số dây, thẻ thành phần. Với tài liệu Help, tìm kiếm liên kết sẽ chỉ ra biểu tượng cụ thể trong ứng dụng để giúp bạn xác định vị trí các lệnh.

• Các khả năng được cải thiện với dây: Áp dụng bản vẽ và thuộc tính dự án để sắp xếp trình tự dây cũng như thẻ và số thứ tự dây. Thiết lập này cung cấp chuỗi dây mặc định cho các mạng dây với nhiều thành phần.

Thiết kế các điều khiển điện

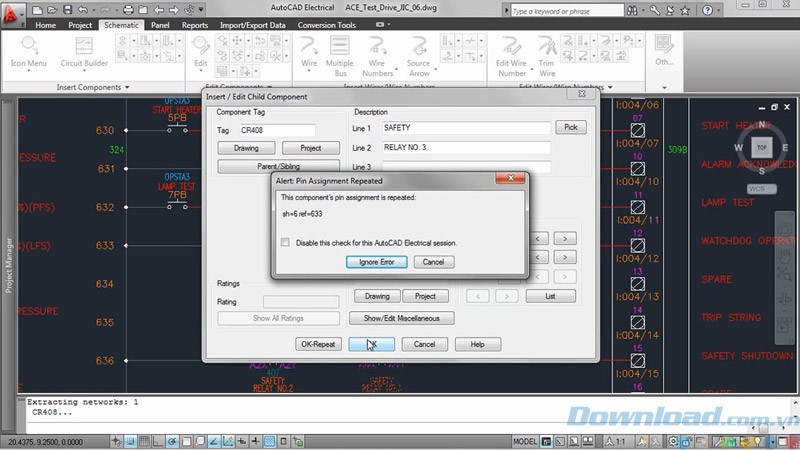

• Coil thời gian thực và tiếp xúc tham chiếu: Giảm nguy cơ quá nhiều tiếp xúc được gán cho một rơle (relay), giảm thiểu thời gian theo dõi việc gán này một cách thủ công. AutoCAD Electrical thiết lập mối quan hệ "cha-con" giữa coil và tiếp xúc. Nó theo dõi xem có bao nhiêu tiếp xúc được gán cho mỗi coil hoặc nhiều thiết bị tiếp xúc và cảnh báo cho bạn nếu giới hạn bị vượt quá.

• Vẽ PLC I/O từ các bảng tính: Xác định các tập I/O của dự án trong một chương trình bảng tính để tạo ra một tập hợp toàn diện của bản vẽ PLC I/O. Tự động tạo bản vẽ theo các cấu hình, hoàn chỉnh với các thang (ladder), mô-đun I/O, văn bản mô tả, thành phần và các ký hiệu đầu cuối được kết nối đến mỗi điểm I/O. Các báo cáo này xuất đến chương trình PLC, hầu như loại bỏ sự cần thiết để tạo bản vẽ một cách thủ công.

• Các thư viện tiêu chuẩn: Sử dụng các thư viện thành phần từ các nhà cung cấp nổi tiếng nhất trong ngành điện để tạo các thiết kế điện tiêu chuẩn, đáp ứng được yêu cầu. AutoCAD Electrical bao gồm một cơ sở dữ liệu của hơn 650.000 thành phần và các ký hiệu như công tắc, nút ấn, rơle, thiết bị đầu cuối. Ngoài ra còn có một thư viện rộng lớn các thiết bị khí nén, thủy lực và P&ID.

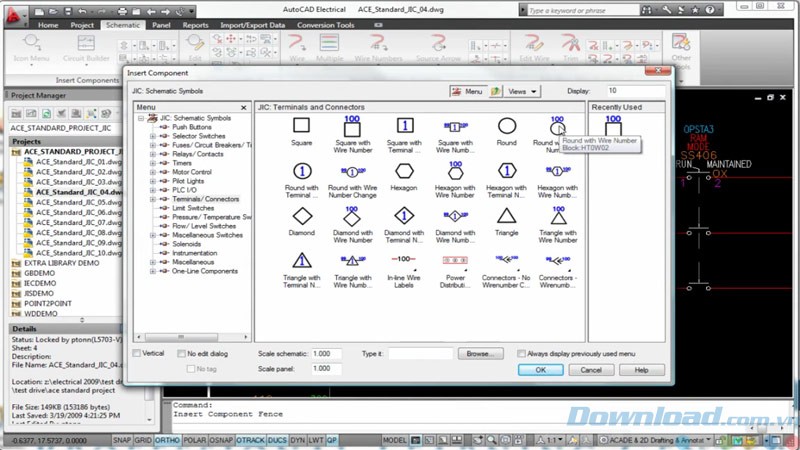

• Xem trước Catalog Browser và chèn các bộ phận: Chèn các bộ phận vào sơ đồ của bạn với thông tin danh mục được gán sẵn. Tìm kiếm các đối tượng danh mục và chèn các thành phần trực tiếp từ Catalog Browser với một bảng xem trước. Catalog Browser có thể được ghim để luôn hiển thị khi bạn làm việc.

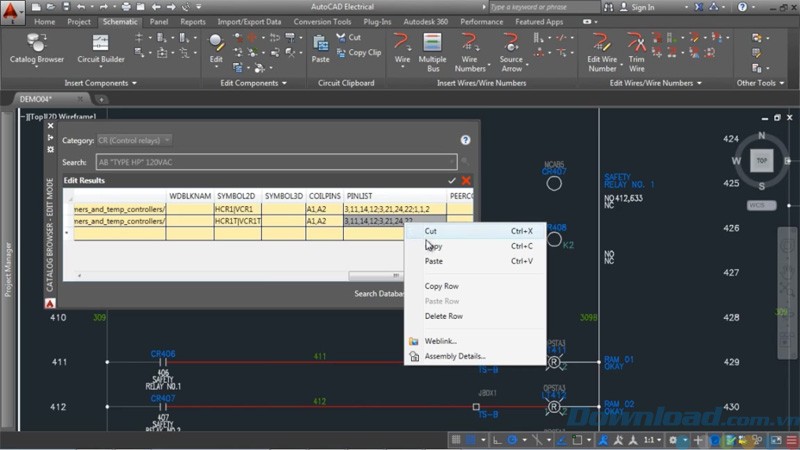

• Chỉnh sửa các bộ phận trong Catalog Browser: Dễ dàng thêm hoặc chỉnh sửa các đối tượng danh mục và gán ký tự, thành phần 3D vào cơ sở dữ liệu danh mục. Chỉnh sửa, thêm hoặc loại bỏ các bản ghi trong cơ sở dữ liệu danh mục từ giao diện dạng bảng dễ sử dụng. Gán nhiều biểu tượng cũng như thành phần 3D cho khả năng tương tác với phần mềm Inventor 3D CAD.

• Tích hợp các thành phần Inventor: Thêm Electrical Catalog Browser vào phần mềm Inventor 3D CAD 2015 trong khi cài đặt để truy cập đến các bộ phận điện 3D. Sự tăng cường này hỗ trợ ngành cơ điện tử. Chèn các bộ phận điện 3D vào bộ phận Inventor từ danh mục tương tự như thiết kế điện để hoàn thành giải pháp tạo mẫu kỹ thuật số của bạn.

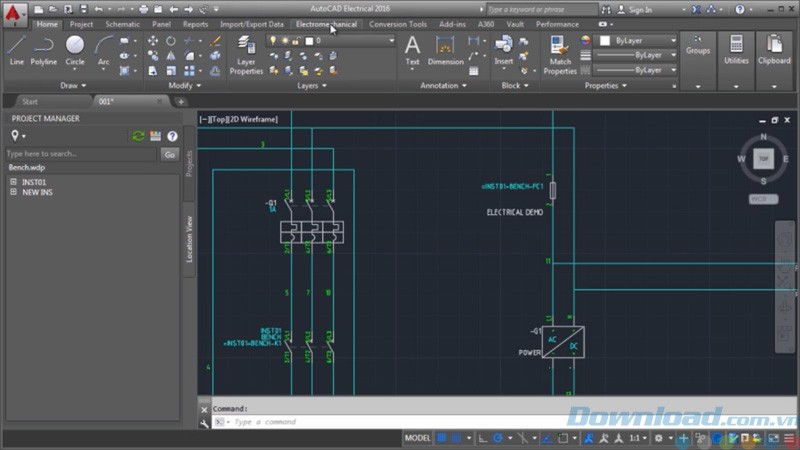

• Khả năng tương tác với Autodesk Inventor: Có được sự tích hợp liền mạch của các thiết kế điện với các bộ phận cơ khí cho phép ghép nối, quản lý và cập nhật chéo thời gian thực, với quy trình công việc điện giữa AutoCAD Electrical và Inventor. Hai quy định đó được giữ đồng bộ cho phép thiết kế được tích hợp không lỗi, định tuyến, kết nối và chiều dài dây, cáp chính xác thông qua một giao diện người dùng chung giữa hai sản phẩm.

Yêu cầu hệ thống:

• Hệ điều hành: Microsoft Windows 10 , Windows 8 , Windows 8.1 , Windows 7
• Bộ vi xử lý: Tối thiểu là Intel Pentium 4 hoặc AMD Athlon 64
• Bộ nhớ RAM: 2GB cho AutoCAD Electrical 2016 32bit và 4GB cho bản 64bit
• Độ phân giải màn hình: 1024x768 (1600x1050 trở lên) với True Color
• Card màn hình: Bộ chuyển đổi màn hình Windows có khả năng tương thích với True Color 1024x768 và DirectX 9, khuyến khích DirectX 11
• Ổ cứng trống: 12GB
• .Net Framework 4.5
