AutoCAD Mechanical 2017: Phần mềm thiết kế cơ khí chuyên nghiệp

AutoCAD Mechanical: Giải pháp toàn diện cho thiết kế cơ khí

AutoCAD Mechanical được định vị như một phần mềm chuyên dụng trong lĩnh vực vẽ cơ khí. Nó kế thừa toàn bộ các tính năng mạnh mẽ của phần mềm AutoCAD, đồng thời được bổ sung một thư viện phong phú, bao gồm các bộ phận và công cụ cơ khí tiêu chuẩn.

AutoCAD được công nhận là một giải pháp phần mềm hoàn chỉnh, đáp ứng mọi nhu cầu liên quan đến thiết kế chuyên nghiệp trên máy tính. Điều này đến từ việc nó cung cấp cho người dùng một tập hợp đa dạng các công cụ và mô-đun, giúp đơn giản hóa đáng kể các quy trình thiết kế phức tạp.

Tăng cường hiệu quả thiết kế cơ khí

Đối với những kỹ sư, nhà thiết kế thường xuyên làm việc với các dự án cơ khí song song với việc sử dụng AutoCAD, AutoCAD Mechanical là một lựa chọn tối ưu. Ứng dụng này mở rộng các chức năng sẵn có của AutoCAD, tích hợp thêm nhiều bộ phận và thành phần chuyên biệt, hỗ trợ tối đa cho công việc.

Việc bổ sung các thành phần chuyên dụng này giúp tăng tốc quá trình thiết kế, giảm thiểu sai sót và nâng cao chất lượng của các bản vẽ cơ khí.

Tính năng chính của phần mềm thiết kế đồ họa AutoCAD Mechanical

Thiết kế cơ khí hiệu quả

Lệnh xem trước và menu ngữ cảnh được tích hợp để hỗ trợ người dùng.

Người dùng có thể xem trước các thao tác Chamfer, Fillet, Offset ngay khi chọn đối tượng. Việc xem và điều chỉnh các thông số được thực hiện thông qua dải menu ngữ cảnh, mang lại sự tiện lợi cho các thuộc tính Fillet và Chamfer.

700.000 tính năng và bộ phận tiêu chuẩn được cung cấp sẵn.

Phần mềm dựa trên một bộ sưu tập toàn diện các thành phần tiêu chuẩn, giúp tạo ra các bản vẽ cơ khí chính xác và đạt được kết quả tối ưu. Người dùng có thể chèn nội dung và để AutoCAD Mechanical tự động hoàn thành các nhiệm vụ phụ, giảm thiểu công việc chỉnh sửa thủ công. Phần mềm tương thích với các chuẩn soạn thảo cơ khí quốc tế và bao gồm thư viện với hơn 700.000 bộ phận tiêu chuẩn.

Mô hình 3D CAD được hỗ trợ mạnh mẽ.

AutoCAD Mechanical cho phép duyệt các tập tin Inventor và tạo các bản vẽ cơ khí liên kết dựa trên các thiết kế 3D mới nhất. Các sửa đổi được kết hợp với các liên kết liên quan, cảnh báo người dùng về những thay đổi và tạo ra các bản vẽ 2D chính xác. Người dùng có thể tạo mặt cắt và hình chiếu chi tiết từ bất kỳ trình xem bản vẽ hiện tại nào, kết hợp mô hình Inventor 3D để tạo bản vẽ 2D.

Các công cụ vẽ chi tiết cơ khí có thể tái sử dụng giúp tiết kiệm thời gian.

Việc sử dụng các công cụ chuyên biệt cho hầu hết các khía cạnh của quá trình phác thảo bản vẽ CAD cơ khí giúp tăng tốc độ làm việc. Công cụ soạn thảo cơ khí thông minh cho phép chỉnh sửa các tính năng mà không cần loại bỏ và tạo lại từ đầu. Ví dụ, kích thước của Chamfer hoặc Fillet có thể dễ dàng thay đổi thông qua hộp thoại thông số bằng cách nhấp đúp chuột.

Quản lý layer được tự động hóa.

Hệ thống quản lý layer tự động đặt các đối tượng vào đúng layer (với màu sắc và linetype chính xác) khi tạo bản vẽ cơ khí. Người dùng có thể tùy chỉnh phần mềm soạn thảo AutoCAD Mechanical dựa trên yêu cầu của công ty và sử dụng hệ thống quản lý layer để phân biệt các bản vẽ.

Các nét vẽ ẩn được cập nhật tự động.

Hình ảnh được cập nhật tự động khi có thay đổi, giảm thiểu thời gian vẽ lại bằng tay. Việc xác định các phần mặt trước (foreground) và mặt sau (background) giúp vẽ lại hình để hiển thị nét vẽ bị ẩn hoặc xóa các bộ phận bị che khuất. Các bộ phận giống nhau vẫn được nhận diện ngay cả khi bị ẩn, cho phép thay đổi thiết kế hoặc tính toán chính xác số lượng bộ phận.

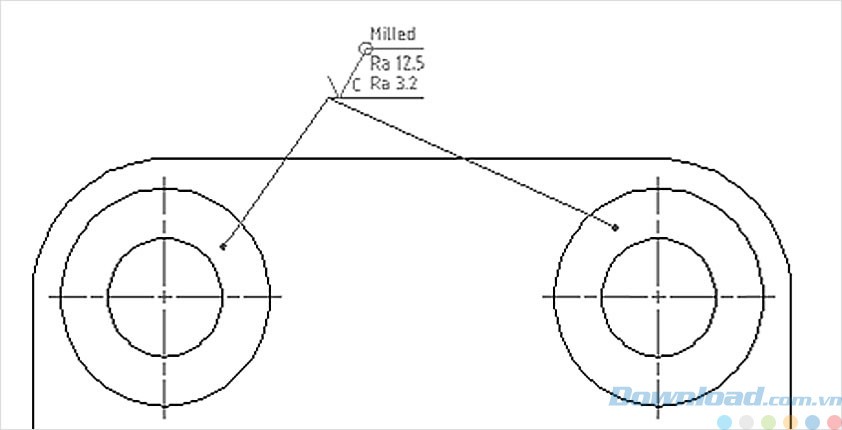

Cập nhật các tiêu chuẩn soạn thảo cơ khí theo chuẩn quốc tế.

Biểu tượng kết cấu bề mặt ISO 1302-2002 hỗ trợ nhận diện bề mặt. Các biểu tượng này có thể được đính kèm vào cạnh và duy trì liên kết với các đối tượng, nhưng có nguồn gốc từ một bề mặt (surface) hoặc mặt (face).

Tạo máy móc và tính toán được đơn giản hóa.

Các công cụ toàn diện giúp xây dựng máy móc hiệu quả hơn từ các danh mục trên giấy và tính toán thủ công. Việc tích hợp các công cụ tạo máy móc và tính toán - bao gồm Shaft, Spring, Belt, Chain và Cam Generators - giúp thực hiện những thay đổi nhỏ lặp đi lặp lại để cải thiện bản vẽ cơ khí. Các công cụ này không chỉ tạo các bộ phận theo thông số kỹ thuật mà còn tạo ra tất cả các báo cáo và tính toán cần thiết để phân tích thiết kế.

Tùy chỉnh hỗ trợ xuất bản một bộ phận linh hoạt.

Xuất bản tất cả các bộ phận được áp dụng cho các bộ phận tiêu chuẩn có sẵn trong phần tùy chỉnh. Thêm phần tùy chỉnh vào các thư viện nội dung hiện có để chia sẻ trong tổ chức. Cung cấp thông tin cho các bộ phận này bằng cách thêm các ràng buộc tham số. Sử dụng các tính năng quan trọng như công cụ Grip Snap và Size-by-Drag.

Thanh công cụ vẽ mở rộng cung cấp nhiều tùy chọn.

AutoCAD Mechanical cung cấp thêm các tùy chọn cho bản vẽ và phác thảo cơ khí, với hơn 30 tùy chọn cho việc tạo hình chữ nhật, vòng cung, vòng tròn, tự động tạo và cập nhật đường trục (centerline),...

Tích hợp hạn chế hình học

Hình chữ nhật, đường đối xứng và đường trục bị giới hạn chiều, hình học trong các bản vẽ cơ khí có thể được tạo dễ dàng. Bật Auto Constrain để tự động suy ra các ràng buộc hình học trong khi tạo các đối tượng. Một khi bị hạn chế, hình chữ nhật vẫn là hình chữ nhật và các đường trục vẫn ở trung tâm của vòng tròn hoặc lỗ.

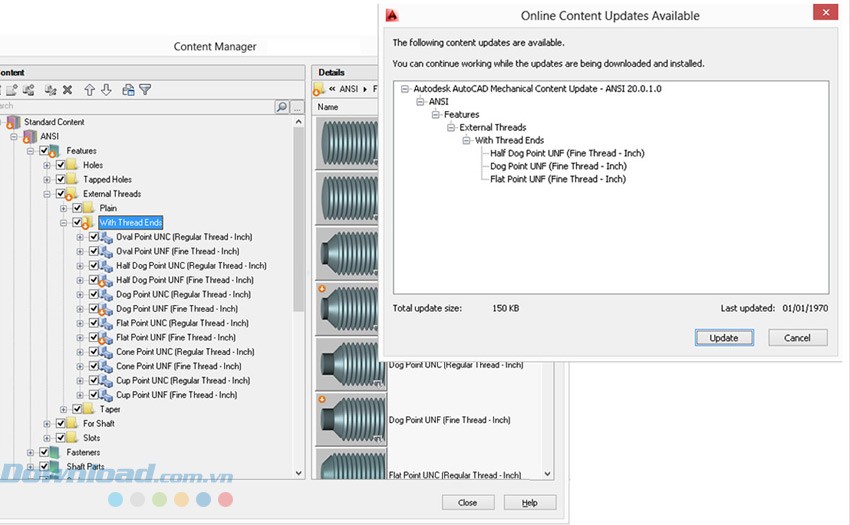

Trình quản lý nội dung cho phép cập nhật Standard Parts trực tiếp.

Khi các phiên bản và những tiêu chuẩn mới có sẵn trong trình quản lý nội dung, chúng sẽ được cập nhật trực tiếp vào Standard Parts. Tự động cập nhật các bộ phận trong thiết kế để phản ánh những cập nhật định kỳ.

Tùy chỉnh thư viện nội dung để phù hợp với nhu cầu.

Tạo và lưu các bộ phận, tính năng tiêu chuẩn hoặc tùy chỉnh để dễ dàng truy cập và tái sử dụng. Tiết kiệm thời gian và tăng tính hiệu quả bằng cách sử dụng thư mục Favorites để đánh dấu các phần, tính năng được sử dụng hàng ngày.

Tài liệu kỹ thuật cơ khí

Thư viện mẫu ghi chú được cung cấp sẵn.

Truy cập vào thư viện biểu tượng mẫu ghi chú trực tiếp từ menu. Những mẫu ghi chú vừa sử dụng, xem trước các ghi chú và thông tin hướng dẫn cung cấp các tài liệu tham khảo trực quan để chọn ghi chú sử dụng trong thiết kế.

Tổng khối lượng trong định mức nguyên vật liệu (BOM) được tính toán nhanh chóng.

Nhanh chóng xác định khối lượng của toàn bộ kết cấu trực tiếp trong trình xem BOM. Sử dụng số lượng và khối lượng thuộc tính thành phần của mỗi bộ phận trong kết cấu, phần mềm sẽ tính toán tổng khối lượng và hiển thị chúng trong danh sách BOM. Tổng khối lượng được cập nhật tự động bất cứ lúc nào khi thêm hoặc loại bỏ thành phần trong kết cấu.

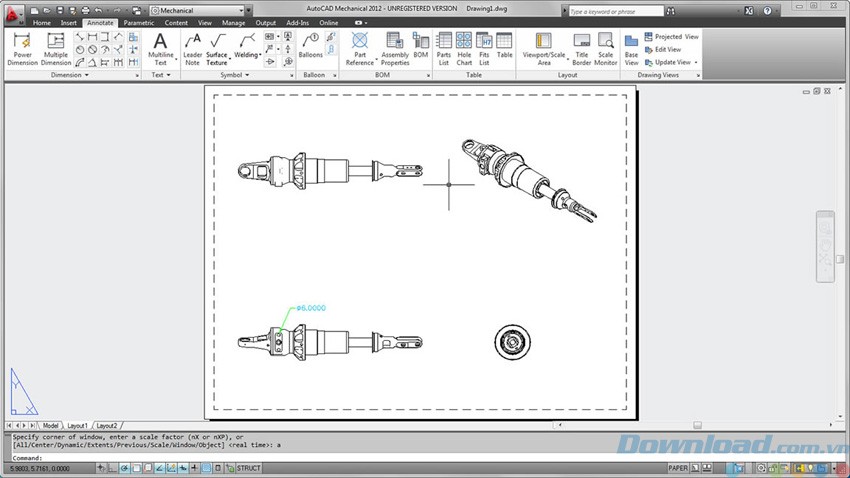

Autodesk Synergy cho kỹ thuật cơ khí tích hợp nhiều phần mềm.

Tạo mặt cắt kết hợp và các hình chiếu chi tiết của mô hình 3D được tạo trong AutoCAD, Inventor và các sản phẩm tương tự, bao gồm SolidWorks, Pro/ENGINEER, CATIA, Rhino và NX. Ngay lập tức cập nhật hình chiếu bản vẽ, hiển thị cạnh và vị trí khi bạn thực hiện những thay đổi kỹ thuật. Các hình chiếu chi tiết bao gồm kiểm soát đầy đủ các hình dạng, tỷ lệ, chú thích. Những khả năng chú thích hàng đầu bao gồm: Holes và Extract Thread Data.

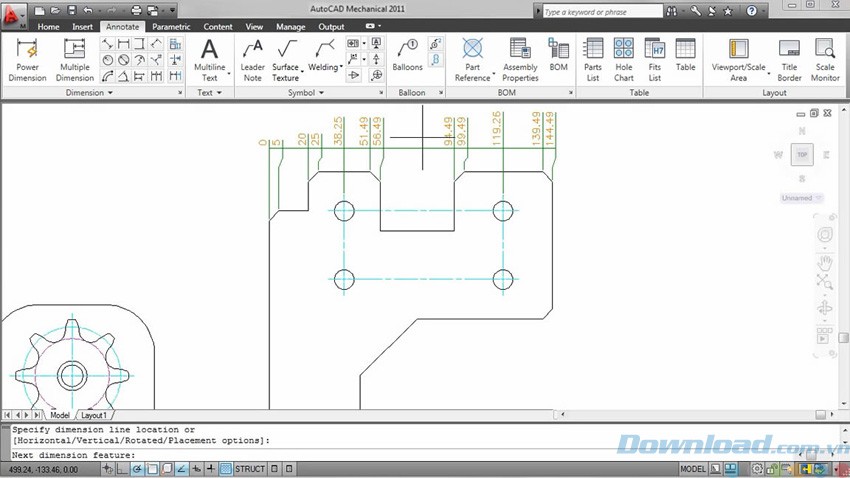

Các kích thước cơ khí thông minh giúp thiết kế chính xác.

Tạo các kích thước sử dụng hộp thoại viết tắt, có thể kiểm soát thuận tiện và mở rộng với các biến có liên quan đến việc thiết kế. Với khả năng ghi kích thước tự động, bạn có thể tạo nhiều kích thước với đầu vào tối thiểu, tạo ra các đối tượng được phối với khoảng cách đều nhau một cách thích hợp, song song hoặc đối xứng.

Hỗ trợ cho các tiêu chuẩn soạn thảo quốc tế đa dạng.

AutoCAD Mechanical hỗ trợ cho các môi trường soạn thảo ANSI, BSI, CSN, DIN, GB, ISO, JIS và GOST. Tham gia vào những môi trường tiêu chuẩn có thể giúp cải thiện giao tiếp giữa các thành viên trong nhóm thiết kế và tạo ra những thiết kế phù hợp. Phần mềm này cũng bao gồm các công cụ soạn thảo để tạo ra những biểu tượng kết cấu bề mặt tiêu chuẩn, đo kích thước hình học và dung sai, xác định góc quy chiếu, ghi chú, biểu tượng độ dốc, mối hàn.

Các bộ phận liên kết và định mức nguyên vật liệu được quản lý hiệu quả.

Tạo danh sách các bộ phận liên kết và định mức nguyên vật liệu, tự động cập nhật khi thay đổi thiết kế. AutoCAD Mechanical cũng hỗ trợ nhiều danh sách bộ phận cho mỗi bản vẽ, các kết cấu có thể tháo lắp, tự động nhận diện các bộ phận tiêu chuẩn và những tùy chọn có thể tùy biến để chỉnh sửa tính năng cho phù hợp với thông lệ của các doanh nghiệp.

Trình biên tập kích thước giúp chỉnh sửa nhanh chóng.

Chọn nhiều kích thước cùng lúc và xem trước trong thời gian thực khi tạo các thay đổi. Chèn biểu tượng, thêm hoặc chỉnh sửa fit, dung sai, thêm tiền tố hoặc hậu tố văn bản và sửa đổi chính xác. Với nhiều đường kính dọc theo một trục được lựa chọn, áp dụng fit H6 với dung sai cho mỗi kích thước dựa trên kích thước danh nghĩa.

Di trú (migration) BOM được hỗ trợ.

AutoCAD Mechanical hỗ trợ nhiều mẫu di trú. Thiết lập BOM dễ dàng hơn với việc ánh xạ tự động các thuộc tính BOM và tạo mẫu di trú.

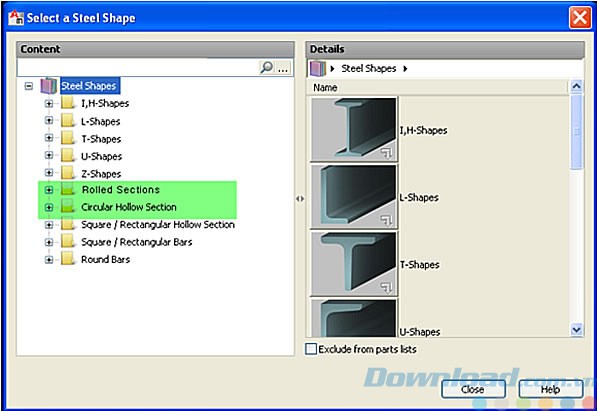

Thư viện nội dung JIS và DIN phong phú.

Sở hữu thư viện nội dung rộng lớn cho Nhật Bản (JIS) và Đức (DIN). Thư viện JIS bao gồm tiêu chuẩn G 3350:2009 Light Gauge Steel và JIS G 3452:2010 Gas Pipe. Thư viện DIN bao gồm: DIN 6917:1989, DIN 6918:1990 và DIN 6918A:1990 Fasteners.

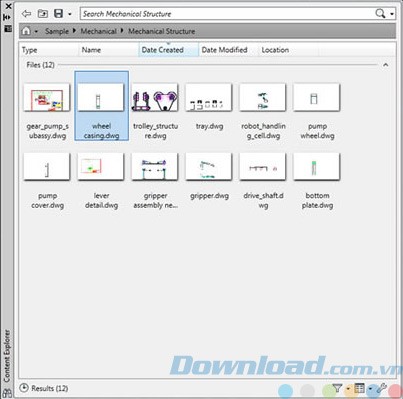

Content Explorer của Autodesk giúp tìm kiếm dễ dàng.

Nhanh chóng tìm kiếm nội dung thiết kế dựa trên các đối tượng tập tin hoặc thuộc tính văn bản. Content Explorer tạo index dữ liệu dựa trên những nơi bạn chỉ định nó tìm kiếm. Do đó, có thể nhanh chóng truy cập tập tin, khối, layer, loại đường vẽ và kiểu. Bạn có thể truy cập và chèn dữ liệu vào tập tin DWG.

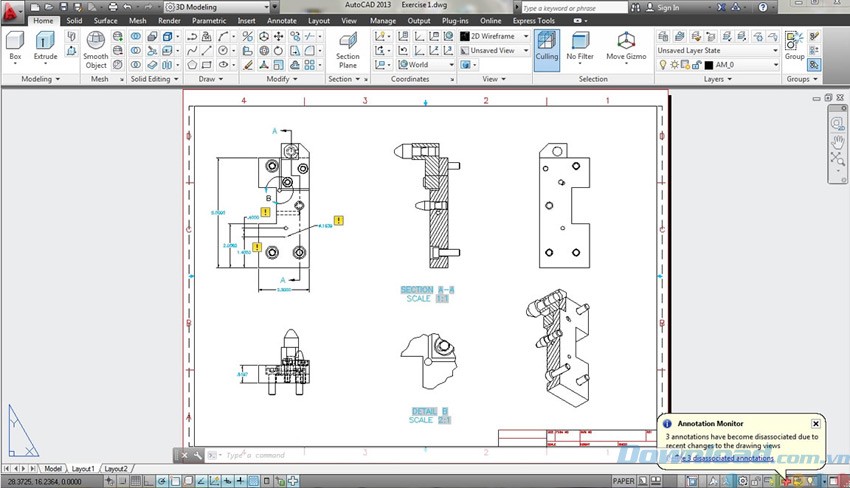

Giám sát chú thích bản thảo cơ khí đảm bảo tính chính xác.

Kiểm tra các chú thích tách biệt trong không gian mô hình cũng như trong mỗi layout không gian giấy. Một biểu tượng gắn với mỗi chú thích tách biệt, biểu tượng này cũng cung cấp truy cập đến lệnh Delete và Reassociate, cho bạn thông tin phản hồi đầy đủ về tính chính xác của tài liệu.

Tóm lại, AutoCAD Mechanical là một phần mềm thiết kế cơ khí chuyên nghiệp dành cho các chuyên gia. Với bộ công cụ tiên tiến, AutoCAD Mechanical hỗ trợ người dùng toàn diện từ khi tạo những nét vẽ đầu tiên cho đến khi hoàn thiện bản thiết kế kỹ thuật một cách hoàn hảo nhất.

Yêu cầu hệ thống:

• Bộ xử lý: Intel Pentium hoặc AMD Athlon dual-core, 3GHz hoặc cao hơn với công nghệ SSE2
• RAM: 2GB
• Dung lượng ổ cứng trống: 2.8GB để cài đặt
• Độ phân giải màn hình: 1280x1024 với màu sắc trung thực
• Trình duyệt web: Microsoft Internet Explorer 7.0 trở lên
