AutoCAD trên Nền tảng Android: Giải pháp Vẽ Kỹ thuật Di động

AutoCAD cho Android đại diện cho một phiên bản tối ưu hóa dành cho thiết bị di động của phần mềm thiết kế kỹ thuật chuyên nghiệp AutoCAD . Ứng dụng này mang đến khả năng xem, xây dựng, điều chỉnh và chia sẻ các bản vẽ ở định dạng DWG một cách thuận tiện.

Đây là một công cụ tin cậy, cho phép người dùng tiếp cận các chức năng cốt lõi của AutoCAD, hỗ trợ chỉnh sửa chi tiết và tạo ra các bản phác thảo thiết kế cơ bản mọi lúc mọi nơi.

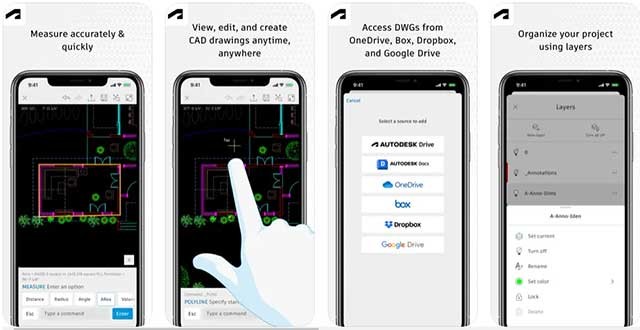

*Mở, chỉnh sửa và tạo ra các bản vẽ CAD với ứng dụng AutoCAD cho Android*

AutoCAD Mobile: Ứng dụng Văn phòng Tiện ích

AutoCAD cho Android, còn được biết đến với tên gọi AutoCAD Mobile, là một ứng dụng văn phòng hữu ích, được thiết kế để người dùng có thể tương tác trực tiếp với các bản vẽ AutoCAD trên điện thoại thông minh hoặc máy tính bảng chạy hệ điều hành Android.

Nếu bạn đang tìm kiếm một giải pháp di động để làm việc với các bản thiết kế khi di chuyển, ứng dụng AutoCAD này là một lựa chọn đáng cân nhắc.

Tải xuống AutoCAD cho Android: Công cụ Chú thích và Chỉnh sửa

Download AutoCAD for Android để sở hữu một công cụ chú thích mạnh mẽ, cho phép bạn chỉnh sửa các bản vẽ một cách chính xác, bất kể bạn đang ở văn phòng, tham gia cuộc họp, hay đang trên đường đi.

Ứng dụng hỗ trợ mở các tệp ở định dạng DWG, DWF và DXF, giúp bạn dễ dàng làm việc và điều chỉnh trực tiếp trên thiết bị di động của mình.

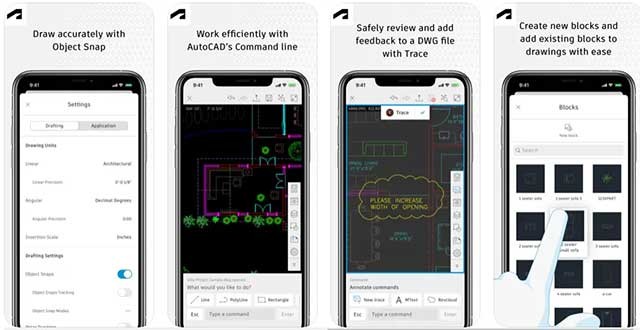

*Làm việc với các bản vẽ AutoCad trực tiếp trên điện thoại hoặc máy tính bảng*

Với AutoCAD cho Android, bạn có thể đảm bảo tính liên tục trong công việc thiết kế của mình, không bị giới hạn bởi vị trí địa lý.

Tính năng nổi bật của AutoCAD trên nền tảng Android

Khả năng xem và mở bản vẽ AutoCAD

Ứng dụng cho phép mở các file DWG 2D và 3D đã được tải lên, hỗ trợ công việc trực tuyến.
Người dùng có thể tiếp tục làm việc với các bản thiết kế ngay cả khi không có kết nối Internet.
Việc tải file từ các file đính kèm email trực tiếp lên tài khoản AutoCAD WS trở nên dễ dàng hơn.
Toàn bộ thông tin chi tiết của file DWG đều được hiển thị đầy đủ.
Việc điều hướng và làm việc với các bản vẽ có kích thước lớn được tối ưu hóa, mang lại trải nghiệm mượt mà.

Công cụ chỉnh sửa AutoCAD mạnh mẽ

Người dùng có thể lựa chọn và thao tác chỉnh sửa các đối tượng một cách linh hoạt.
Việc vẽ và chỉnh sửa được thực hiện với độ chính xác cao, đáp ứng yêu cầu khắt khe của các dự án.
Chức năng thêm và chỉnh sửa chú thích văn bản trực tiếp trên thiết bị di động giúp tiết kiệm thời gian.
Ứng dụng hỗ trợ xác định các phép đo khoảng cách trong bản vẽ ngay tại hiện trường thực tế.
Tất cả các thay đổi và chỉnh sửa đều được lưu lại một cách an toàn.

Tính năng chia sẻ và cộng tác trong AutoCAD

Các bản thiết kế có thể được chia sẻ trực tiếp với đồng nghiệp và đối tác từ thiết bị di động.
Khả năng làm việc đồng thời với nhiều người trên cùng một file DWG, tăng hiệu quả cộng tác.
Việc xem và chỉnh sửa bản vẽ trong thời gian thực giúp đảm bảo tính nhất quán và cập nhật thông tin.
Chức năng in từ xa cho phép người dùng in bản vẽ từ bất kỳ đâu.

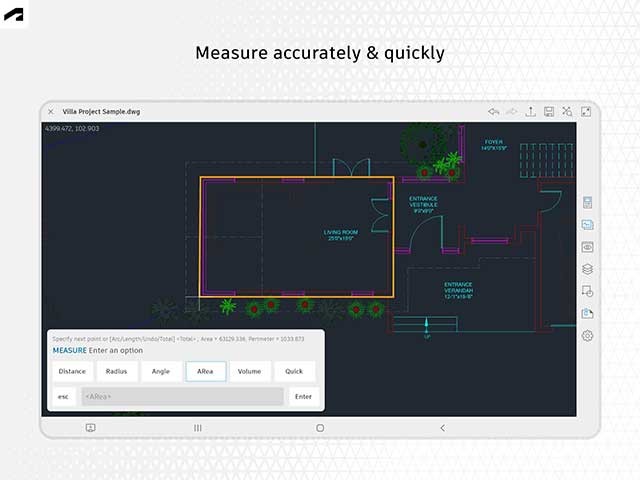

*Đo lường một cách chính xác và nhanh chóng*

AutoCAD trên Android cung cấp một giải pháp toàn diện cho việc xem, chỉnh sửa và chia sẻ bản vẽ kỹ thuật, giúp nâng cao hiệu suất làm việc của các kỹ sư và kiến trúc sư.

Với khả năng truy cập và chỉnh sửa bản vẽ mọi lúc mọi nơi, ứng dụng này trở thành công cụ không thể thiếu cho các chuyên gia trong lĩnh vực thiết kế và xây dựng.

Những ưu điểm vượt trội của AutoCAD Mobile

AutoCAD Mobile mang đến khả năng xem các tập tin 2D một cách dễ dàng và tiện lợi.

Ứng dụng cho phép người dùng xem và thực hiện chỉnh sửa đối với các file DWG được lưu trữ trên bộ nhớ thiết bị, nhận qua email, hoặc từ các dịch vụ lưu trữ đám mây phổ biến như Google Drive , Dropbox và OneDrive .

Việc hiển thị các tập tin được hỗ trợ ở định dạng 2D, đảm bảo tính tương thích và dễ dàng quan sát.

Các tính năng chính

Khả năng tạo mới, chỉnh sửa và chia sẻ các bản vẽ đồ họa 2D một cách linh hoạt.
Hỗ trợ chế độ làm việc ngoại tuyến, giúp duy trì năng suất ngay cả khi không có kết nối internet. Các thay đổi sẽ được đồng bộ hóa khi kết nối được thiết lập lại.
Cho phép chèn các khối (block) từ các bản vẽ DWG hiện có, tăng cường khả năng tái sử dụng và tiết kiệm thời gian.
Quản lý layer hiệu quả, cùng với tùy chọn điều chỉnh khả năng hiển thị của từng layer.
Tích hợp bộ công cụ soạn thảo và chỉnh sửa hình học mạnh mẽ, đáp ứng nhu cầu thiết kế đa dạng.
Cung cấp các công cụ chú thích và đánh dấu trực quan, hỗ trợ quá trình cộng tác và phản hồi.
Được trang bị các tính năng đo lường chính xác, bao gồm khoảng cách, góc, diện tích và bán kính.
Khả năng truy cập và chỉnh sửa file DWG từ nhiều nguồn khác nhau: bộ nhớ trong, email, hoặc các dịch vụ lưu trữ đám mây.
Hỗ trợ nhập dữ liệu trực tiếp từ các thiết bị đo khoảng cách Leica DISTO, nâng cao độ chính xác và hiệu quả.
Cho phép xem thông tin tọa độ và các thuộc tính liên quan đến đối tượng trong bản vẽ.

AutoCAD Mobile là giải pháp tối ưu cho những ai cần truy cập và chỉnh sửa bản vẽ DWG mọi lúc mọi nơi.

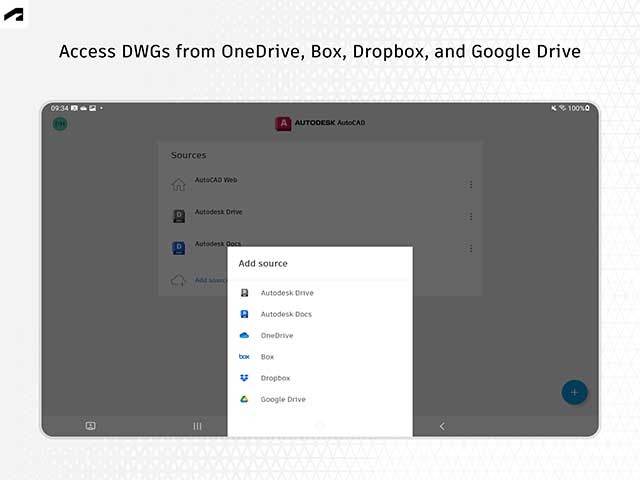

*Xem và chỉnh sửa các tệp DWG từ Google Drive, Dropbox, Box và OneDrive*

Ưu điểm khi triển khai ứng dụng AutoCAD trên nền tảng Android

Đối với những khách hàng đã đăng ký sử dụng AutoCAD hoặc AutoCAD LT, việc đăng nhập bằng tài khoản Autodesk cá nhân sẽ mở ra khả năng tiếp cận AutoCAD Web trên các thiết bị di động, mang lại những lợi ích đáng kể:

Khả năng làm việc độc lập, ngay cả khi không có kết nối Internet, và đồng bộ hóa dữ liệu khi kết nối trở lại.
Đảm bảo an toàn cho các bản vẽ thông qua tài khoản Autodesk hoặc các tài khoản lưu trữ bên ngoài do người dùng quản lý.
Tăng cường hiệu quả cộng tác với các thành viên trong nhóm, đồng thời giảm thiểu tối đa các sai sót tiềm ẩn.
Thay thế các bản thiết kế giấy truyền thống bằng các bản vẽ kỹ thuật số tiện lợi trên thiết bị di động tại công trường.
Tối ưu hóa quy trình làm việc bằng cách mở trực tiếp các tệp DWG từ các nền tảng lưu trữ đám mây phổ biến như Autodesk Drive, Autodesk Docs, Microsoft OneDrive, Box, Dropbox hoặc Google Drive.

Lưu ý quan trọng:

Tất cả người dùng mới đều có cơ hội trải nghiệm phiên bản cao cấp của AutoCAD hoàn toàn miễn phí trong vòng 7 ngày.
Khoản phí đăng ký sẽ được tự động thanh toán thông qua thẻ tín dụng được liên kết với tài khoản Google Play . Quá trình gia hạn đăng ký sẽ diễn ra tự động, trừ khi người dùng chủ động hủy đăng ký ít nhất 24 giờ trước khi kết thúc chu kỳ đăng ký hiện tại.
Việc sử dụng các sản phẩm và dịch vụ miễn phí tuân thủ theo các điều khoản sử dụng được quy định bởi Autodesk.
AutoCAD không dành cho trẻ em dưới 14 tuổi và người dùng dưới độ tuổi này không được phép sử dụng dịch vụ.

Mẹo sử dụng AutoCAD cho Android

Khắc phục sự cố đăng nhập trên thiết bị Android

Nếu quá trình đăng nhập vào ứng dụng di động AutoCAD gặp trở ngại, vui lòng kiểm tra danh sách các vấn đề thường gặp và các giải pháp tiềm năng được liệt kê dưới đây. Trong trường hợp bạn vẫn không thể khắc phục sự cố, xin vui lòng liên hệ trực tiếp với đội ngũ phát triển qua địa chỉ email feedback@autocadmobile.com để nhận được sự hỗ trợ chuyên sâu hơn.

Sự cố: Nút "Continue" không phản hồi sau khi đăng nhập bằng email và mật khẩu

Để đăng nhập vào AutoCAD di động, hãy ưu tiên sử dụng một trong các trình duyệt web sau:

Google Chrome
Samsung Internet Browser
Microsoft Edge

Nếu bạn đang sử dụng Microsoft Edge và gặp phải tình trạng này, hãy thực hiện các bước sau:

Trên thiết bị của bạn, truy cập vào Edge > Settings > General > Using external apps.
Đảm bảo rằng tùy chọn Launch external apps được kích hoạt nếu cần thiết.

Đối với các trình duyệt khác, có thể bạn cần bật tính năng mở các liên kết được hỗ trợ trong cài đặt của thiết bị. Để kích hoạt tính năng này, hãy thực hiện theo các bước sau:

Trên thiết bị của bạn, truy cập vào Settings > Apps > AutoCAD > Open by default.
Bật tùy chọn Open supported links. Nếu cài đặt này đã được bật, hãy thử tắt và bật lại.
Chọn Add link.
Thêm URL login.mobile.autocad.com nếu nó chưa có trong danh sách.

Sự cố: Thông báo lỗi “Unsupported Browser - Trình duyệt không được hỗ trợ” xuất hiện

Hãy sử dụng Google Chrome để đăng nhập.

Cách vẽ và chỉnh sửa đối tượng

Hướng dẫn vẽ trong ứng dụng di động AutoCAD

Trên thanh công cụ, chọn công cụ vẽ.
Xác định điểm đầu tiên bằng cách kéo con trỏ, sau đó chạm vào bất kỳ vị trí nào sau khi điểm đầu tiên được chọn. Vị trí cuối cùng của thao tác kéo sẽ xác định điểm đó và thao tác chạm sẽ xác nhận điểm.
Để tiếp tục xác định các điểm, lặp lại bước trên.
Khi hoàn tất, nhấn để kết thúc lệnh.

Các lệnh vẽ khác như và cũng hoạt động theo quy trình tương tự.

Hướng dẫn sửa đổi đối tượng trong ứng dụng di động AutoCAD

Chọn các đối tượng bạn muốn sửa đổi.
Trên thanh công cụ, chọn lệnh bạn muốn thực hiện.
Xác định điểm cơ sở cho lệnh bằng cách kéo con trỏ, sau đó chạm vào bất kỳ vị trí nào sau khi điểm cơ sở được chọn. Vị trí cuối cùng của thao tác kéo sẽ xác định điểm đó và thao tác chạm sẽ xác nhận điểm.
Di chuyển đối tượng bằng cách kéo con trỏ, sau đó chạm vào bất kỳ vị trí nào sau khi chọn được vị trí cuối cùng để đặt đối tượng.

Các lệnh sửa đổi khác như và cũng hoạt động tương tự.

Cách đính kèm hình ảnh trong AutoCAD mobile

Trong ứng dụng AutoCAD, bạn có thể đính kèm các tệp .JPG hoặc .PNG để sử dụng làm tài liệu tham khảo. Để đính kèm một hình ảnh vào ứng dụng, hãy làm theo các bước sau:

Nhấn vào biểu tượng External References (Tham chiếu bên ngoài), sau đó chọn Attach Image. Hoặc, nhập lệnh ATTACH vào dòng lệnh.
Chọn một hình ảnh từ trình quản lý tệp AutoCAD, thư viện ảnh hoặc từ camera của thiết bị.
Chỉ định điểm chèn cho hình ảnh.
Chỉ định hệ số tỷ lệ.

Hướng dẫn sử dụng hệ thống cài đặt

Nhấn vào biểu tượng Cài đặt (hình bánh răng) để điều chỉnh các tùy chọn chụp nhanh đối tượng, theo dõi, đơn vị vẽ và cài đặt lưới. Tất cả các cài đặt đều có thể được sửa đổi trong khi lệnh đang hoạt động.

Object Snap: Bật hoặc tắt tính năng chụp đối tượng.
Object Snap Tracking: Bật hoặc tắt Theo dõi việc chụp đối tượng.
Object Snap Modes: Chuyển đổi các tùy chọn cho điểm chụp nhanh.
Tracking: Bật hoặc tắt tính năng Theo dõi Polar và đặt góc tăng dần để theo dõi.
Drawing Units: Chọn định dạng tuyến tính, định dạng góc và tỷ lệ chèn trong bản vẽ.
Grid: Bật hoặc tắt cài đặt lưới.

Người dùng có thể truy cập các công cụ và lệnh thông qua thanh công cụ (Toolbar) của AutoCAD mobile, nằm ở phía dưới màn hình. Thanh công cụ bao gồm danh sách các lệnh cũng như dòng lệnh cho phép bạn nhập tên lệnh mong muốn.

Để bắt đầu một lệnh bằng dòng lệnh:

1. Nhấn vào dòng lệnh.

2. Nhập lệnh (ví dụ: LINE) rồi nhấn Enter. Lưu ý rằng khi bạn bắt đầu nhập lệnh, hệ thống sẽ tự động hoàn thành. Khi có nhiều lựa chọn, bạn có thể chọn bằng cách chạm vào lệnh mong muốn.

Để bắt đầu một lệnh bằng cách sử dụng các biểu tượng trên thanh công cụ:

Các lệnh được sắp xếp theo các danh mục và . Chạm vào danh mục, sau đó chọn lệnh bạn muốn sử dụng. Ví dụ, để vẽ một hình tròn, hãy chạm vào biểu tượng hình tròn.

Khi lệnh đang được thực hiện hoặc đang hoạt động, người dùng sẽ thấy lời nhắc và các tùy chọn liên quan. Ví dụ, khi kích hoạt lệnh Circle, bạn sẽ thấy lời nhắc "" cho Circle và một số tùy chọn bên dưới: 3P, 2P, Ttr.

Lời nhắc có mục đích giúp người dùng hiểu những gì cần làm tiếp theo và các tùy chọn cho phép bạn chọn các phương pháp thay thế trong lệnh cần thực hiện. Trong trường hợp này, bạn có thể chuyển đổi phương pháp nhập cho đường tròn từ tùy chọn điểm trung tâm sang một trong các tùy chọn khác: three point, two point hoặc tangent-tangent-radius.

Lưu ý: Không phải tất cả các lệnh trong AutoCAD hoặc AutoCAD LT đều có sẵn trong ứng dụng AutoCAD dành cho thiết bị di động.

Sau đây là danh sách các lệnh được hỗ trợ trong AutoCAD mobile:
