Autodesk Fusion 360: Giải Pháp Thiết Kế Toàn Diện Cho Sản Xuất Công Nghiệp

Autodesk Fusion 360 là một phần mềm thiết kế đồ họa chuyên dụng, được phát triển dành cho lĩnh vực sản xuất công nghiệp. Nền tảng của nó là điện toán đám mây, tích hợp các công nghệ 3D CAD, CAM và CAE tiên tiến.

Phần mềm này hợp nhất quy trình thiết kế công nghiệp và cơ khí, cùng với khả năng mô phỏng, lắp ráp và gia công, tất cả trong một ứng dụng duy nhất.

Với bộ công cụ đầy đủ, từ khâu hình thành ý tưởng đến giai đoạn sản xuất, Autodesk Fusion 360 tạo điều kiện để người dùng khám phá các giải pháp thiết kế một cách nhanh chóng và thuận tiện hơn so với trước đây.

Khả năng tích hợp toàn diện giúp tối ưu hóa quy trình làm việc, giảm thiểu sai sót và nâng cao hiệu quả sản xuất.

Autodesk Fusion 360 không chỉ là một công cụ thiết kế, mà còn là một nền tảng cộng tác, cho phép các nhóm kỹ sư và nhà thiết kế làm việc cùng nhau một cách hiệu quả, bất kể vị trí địa lý.

Tính năng chính của phần mềm thiết kế 3D Autodesk Fusion 360

Lặp lại các hành động trong thiết kế và khám phá hình dạng

Quá trình thiết kế được đẩy nhanh nhờ khả năng lặp lại các thao tác một cách nhanh chóng, đồng thời các công cụ điêu khắc và dựng hình hỗ trợ việc khám phá các hình dạng mới.

Điêu khắc và dựng hình dạng tự do (freeform): Việc tạo ra các bề mặt mịn màng, chính xác được thực hiện thông qua công nghệ T-Splines hoặc sử dụng các đường cong phác thảo, miếng đệm, ép đùn. Độ cong mong muốn có thể được điều chỉnh bằng cách chỉnh sửa trực tiếp các mặt, cạnh và đỉnh của đối tượng.

Dựng hình đối tượng rắn: Autodesk Fusion 360 ghi lại toàn bộ chuỗi lệnh được sử dụng trong quá trình thiết kế. Người dùng có thể quay lại và chỉnh sửa bất kỳ bước nào mà không cần phải thực hiện lại từ đầu, bởi vì quá trình cập nhật sẽ diễn ra tự động. Phần mềm cho phép tạo mô hình tính năng cơ bản, không lưu lại lịch sử, và sử dụng chúng trong môi trường kích hoạt lịch sử để bắt đầu thiết kế mới. Các công cụ tạo mô hình rắn mạnh mẽ giúp tạo ra các thiết kế có cấu trúc rõ ràng, cũng như các bộ phận cơ khí chi tiết hoặc kết hợp cả hai. Các phép toán Boolean mạnh mẽ có thể được thực hiện, cùng với việc thêm các tính năng như mạng nhện, gác xép, mô hình và nhiều hơn nữa vào bản thiết kế.
Mô hình tham số: Các thông số chính xác được thiết lập cho bản phác thảo. Kích thước của mô hình bao gồm các giá trị cụ thể cũng như các hàm số liên quan. Khi các tham số thay đổi, mô hình sẽ tự động cập nhật, đảm bảo tính toàn vẹn của các tính năng cơ học đã được tạo trước đó.
Mô hình mạng lưới: Dữ liệu BOJ hoặc STL có thể được nhập vào thiết kế và sử dụng như tài liệu tham khảo. Các mặt T-Spline có thể được tạo trực tiếp trên bề mặt bằng Object Snap hoặc sử dụng lệnh Pull để chụp nhanh các đỉnh trên lưới, cho phép chỉnh sửa mô hình T-Spline một cách tự do.
Thư viện và nội dung: Autodesk Fusion 360 cung cấp một thư viện các bộ phận tuân thủ các tiêu chuẩn kỹ thuật như ISO, ANSI, DIN,... Chúng có thể được sử dụng khi bắt đầu một thiết kế mới hoặc chèn vào thiết kế hiện tại, loại bỏ nhu cầu tái tạo các bộ phận từ đầu.

Mô phỏng thiết kế

Sau khi hoàn tất thiết kế, có thể tiến hành mô phỏng, tạo các lắp ráp để kiểm tra độ phù hợp, chuyển động, dựng hình ảnh thực tế và hiệu ứng để xác nhận hình dạng bên ngoài.

Mô phỏng và thử nghiệm: Việc hiểu rõ cách thiết kế hoạt động trước khi sản xuất giúp tiết kiệm thời gian và nguồn lực. Các thử nghiệm có thể được tạo ra và kết quả được xem xét để xác định các khu vực yếu nhất hoặc có khả năng xảy ra lỗi. Kết quả nghiên cứu có thể được chia sẻ, xem và đánh dấu với các thành viên trong nhóm thông qua A360 . Một số loại nghiên cứu mô phỏng có thể lựa chọn bao gồm: Linear static stress, Modal frequency, Thermal, Thermal stress.
Dịch dữ liệu: Các định dạng CAD tiêu chuẩn như SLDPRT, SAT, IGES, STEP, STL và OBJ có thể được nhập vào. Fusion sẽ giữ lại file gốc và tạo một bản sao F3D. File có thể được xuất trên máy tính hoặc tải lên đám mây lưu trữ, và email thông báo sẽ được gửi khi mô hình đã được dịch và sẵn sàng để tải xuống. Xuất file trên máy bao gồm: IGES, SAT, SMT, STEP, F3D và DXF. Xuất lên đám mây bao gồm: Inventor 2014, IGES, SAT, SMT, STEP, DWG, DXF, STL, FBX và F3D.
Lắp ráp mô hình:

Các bộ phận được lắp ráp trong cùng một môi trường thiết kế.
Các bộ phận được kết nối như chúng được xây dựng hoặc chỉ ra nguồn gốc, vị trí cụ thể.
Nhiều loại khớp nối khác nhau có thể được chọn, chẳng hạn như khớp nối cứng cố định, khớp nối 2 chiều, khớp nối trượt, hình trụ,...
Giới hạn nối được thiết lập để có được vùng chuyển động chính xác, cần thiết trong thiết kế và xem trước các chuyển động trong thời gian thực.

Nghiên cứu các khớp và chuyển động:

Tất cả các khớp nối được kích hoạt khi nghiên cứu chuyển động để xem nguyên mẫu hoạt động như thế nào.
Hiệu ứng chuyển động của các khớp được tạo ra bằng cách thiết lập một trật tự nhất định, để các chuyển động diễn ra theo đó.
Chuyển động có thể được xem từ đầu đến cuối hoặc đảo ngược lại.

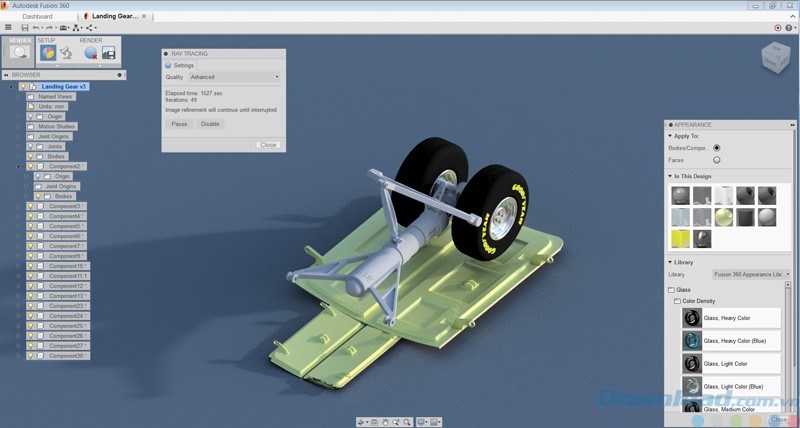

Dựng hình:

Hình ảnh chân thực được tạo ra với công cụ dựng hình theo dấu (ray-tracing) thời gian thực của Autodesk Fusion 360 trên máy tính hoặc công cụ dựng hình trên đám mây mạnh mẽ.
Vật liệu được chọn từ thư viện rộng lớn, bao gồm nhiều loại phổ biến như nhựa mờ, sơn, gỗ, kim loại, thủy tinh và vật liệu kết hợp.
Vật liệu hiện tại được chỉnh sửa để phù hợp với nhu cầu cụ thể.
Các thiết lập camera khác nhau được khám phá, chẳng hạn như tiêu cự, độ sâu của trường, nguồn ánh sáng và môi trường.

Hiệu ứng động: Toàn bộ sản phẩm hoặc các bộ phận của nó hoạt động như thế nào được xem nhờ góc nhìn linh hoạt, fade-in, fade-out, khả năng tan rã thủ công hoặc tự động, cũng như xem chi tiết một số phần. Các cảnh xem này có thể dễ dàng chia sẻ với người khác bằng cách xuất chúng dưới dạng video MP4.

Chế tạo thiết kế

Các quy trình in 3D được sử dụng để tạo ra một nguyên mẫu nhanh chóng hoặc không gian làm việc CAM để tạo đường dẫn công cụ (toolpath) đến các thành phần cơ khí.

Gia công 2 và 2.5 trục (axis): Khả năng CAM của Autodesk Fusion 360 sử dụng cùng một nhân CAM như HSMWorks và Inventor HSM, cho phép tạo ra các toolpath nhanh chóng, giảm số lượng máy móc, công cụ mà vẫn sản xuất được các thành phần cuối cùng đạt chất lượng cao nhất.
Gia công 3 trục: Bên cạnh các kế hoạch 2 trục, CAM 3 trục cung cấp toolpath song song, khe sáng ngang,...
Tiện ích in ấn 3D: Thiết kế được chuẩn bị cho in 3D bằng cách xem trước cấu trúc lưới, tinh chỉnh trước khi in và tự động tạo ra các cấu trúc hỗ trợ tối ưu. Nhiều thiết kế có thể được in cùng một lúc. Autodesk Fusion 360 có thể sử dụng phần mềm in 3D như Autodesk Print Studio (cho phép chuẩn bị và làm việc trực tiếp với máy in Autodesk Ember 3D), tương thích với nhiều loại máy in 3D, như: Type A Machines, Dremel, MakerBot và Ultimaker.

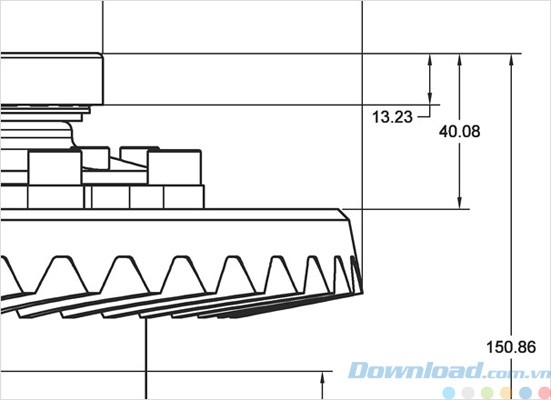

Bản vẽ: Các mặt cắt, kích thước và dung sai được xác định nhanh chóng với các bản vẽ 2D kết hợp. Các yếu tố này có thể được cập nhật chỉ với một cú nhấp chuột nếu có bất kỳ thay đổi nào được thực hiện trong mô hình ban đầu. Bản vẽ được lưu trên máy tính trong định dạng DWG hoặc PDF.

Hợp tác và quản lý

Autodesk Fusion 360 hỗ trợ các đội nhóm thiết kế hợp tác để phát triển sản phẩm. Bảng điều khiển dữ liệu và hộp thoại hoạt động của Autodesk Fusion 360 cho phép phối hợp với các thành viên trong nhóm, theo dõi các phiên bản, ý kiến, nhiệm vụ, lưu và lấy dữ liệu từ đám mây.

Thiết kế được phân phối:

Nhiều cộng sự có thể tạo và chỉnh sửa các thành phần được giao trong cùng một dự án, cho phép các nhóm làm việc ở các vị trí địa lý khác nhau mà vẫn hiệu quả.
Thiết kế được phân phối cho phép chèn bản thiết kế Autodesk Fusion 360 vào một thiết kế khác và vẫn duy trì liên kết giữa hai bản. Khi thiết kế được liên kết bị điều chỉnh, có thể cập nhật thiết kế tham chiếu để phản ánh những thay đổi nếu muốn.
Các thiết kế mở là khi bạn bỏ lại chúng, Autodesk Fusion 360 sẽ đánh dấu các thành phần tham chiếu là "hết hạn" và cho phép cập nhật chúng riêng biệt hoặc toàn bộ.

Đồng bộ các đánh giá thiết kế: Xem xét một thiết kế với các thành viên và khách hàng ở nhiều địa điểm khác nhau, trong thời gian thực. Trong chế độ xem trực tiếp, mọi người có thể xem những chỉnh sửa đã được thực hiện trên mô hình, trong Autodesk Fusion 360, cũng như tương tác với mô hình trong trình duyệt web.
Theo dõi, bình luận và chia sẻ: Mời các thành viên trong nhóm tham gia vào dự án, không giới hạn số lượng. Theo dõi các phiên bản, xem những công việc khác đã được thực hiện trong dự án thông qua bảng cập nhật hoạt động trực tiếp. Có thể theo dõi tiến độ công việc và các hoạt động của toàn nhóm thông qua ứng dụng A360 Team trên trình duyệt.

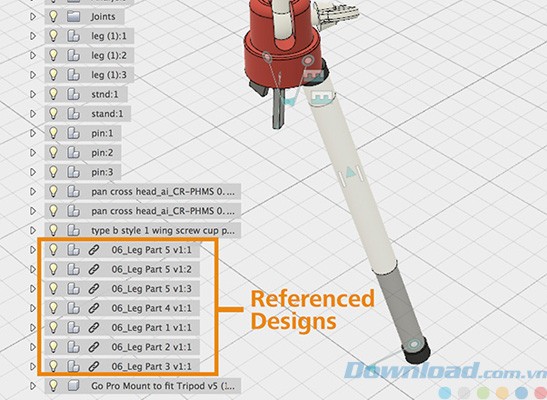

Quản lý phiên bản:

Xem các phiên bản của dự án mà cả nhóm đang làm việc trong Autodesk Fusion 360. Lưu nhiều phiên bản của thiết kế trên đám mây lưu trữ với A360 Team hoặc lưu trên máy tính.
Có thể xem xét lại các phiên bản cũ, đẩy chúng lên đầu trong danh sách phiên bản khi cần.
Dễ dàng tìm thấy các thành phần được nhúng trong file thiết kế phức tạp và những dữ liệu đã lưu trữ bằng cách sử dụng công cụ tìm kiếm được tích hợp sẵn.

Xem và quản lý trên thiết bị di động:

Với Autodesk Fusion 360 trên điện thoại, có thể xem, đánh dấu, bình luận và hợp tác trong các thiết kế 3D với bất cứ ai, ở bất cứ đâu.
Truy cập các dự án từ thiết bị Android hoặc iOS để bình luận, tương tác với các thiết kế trong chế độ 3D.
Xem các cập nhật mới nhất và cung cấp phản hồi cho nhóm bằng cách gửi bình luận hoặc đánh dấu các vùng cần xem xét thêm trên thiết kế.
Hỗ trợ cho hơn 100 định dạng, bao gồm: DWG, SLDPRT, IPT, IAM, CATPART, IGES, STEP và STL.

Chia sẻ, xuất bản dữ liệu và các thiết kế: Tải thiết kế lên các thư viện cộng đồng hoặc chia sẻ an toàn với các cá nhân cụ thể, sử dụng liên kết chia sẻ ngay trong bảng điều khiển dữ liệu. Liên kết này sẽ cho phép người nhận xem, tải về thiết kế từ trình duyệt với trình xem 3D miễn phí mà không cần tài khoản Autodesk. Có thể kiểm soát những người có quyền xem, bình luận hoặc chỉnh sửa dự án. Sử dụng công cụ bình luận trong khi xem bản vẽ để đánh dấu hoặc làm nổi bật những phần thiết kế cần tập trung hơn. Xem các tập tin 2D, 3D trong hơn 65 định dạng mà không cần thêm phần mềm hay cài đặt plugin.
API có thể mở rộng: Tự động hóa các nhiệm vụ tùy chỉnh trong Autodesk Fusion 360 với tính năng chỉnh sửa API được tích hợp sẵn. Có thể tạo script tùy chỉnh sử dụng JavaScript hay Python hoặc sử dụng các script mẫu có sẵn trong phần mềm.
Tạo các biến thể cho thiết kế:

Tạo nhiều nhánh từ thiết kế tổng thể ban đầu và để cho các thành viên trong nhóm tiếp tục công việc mà không bị gián đoạn.
Cả nhóm được thông báo khi những thay đổi được thực hiện trong một nhánh, nhờ đó mọi người sẽ nhận thức được công việc của nhau.
Các nhánh thiết kế có thể sát nhập với nhau cũng như trở thành thiết kế chính với khả năng phát hiện xung đột.

Tổng quan về phần mềm thiết kế đồ họa Autodesk Fusion 360

Autodesk Fusion 360 là một thành viên quan trọng trong danh mục sản phẩm mới của Autodesk, được phát triển đặc biệt để hỗ trợ các quy trình thiết kế trong ngành sản xuất công nghiệp. Sự khác biệt của Fusion 360 so với các phần mềm thiết kế khác của Autodesk sẽ được bạn cảm nhận rõ ràng khi trải nghiệm trực tiếp.

Nhà phát triển Autodesk cung cấp cơ hội trải nghiệm sản phẩm miễn phí trong vòng 30 ngày. Sau thời gian dùng thử, người dùng có thể lựa chọn mua bản quyền với mức giá 40 USD. Để nhanh chóng làm quen và khai thác tối đa các tính năng của ứng dụng, bạn có thể tìm xem các video hướng dẫn sử dụng Autodesk Fusion 360, từ những kiến thức cơ bản đến nâng cao, trên kênh YouTube chính thức của hãng.

Autodesk Fusion 360 thực sự là một công cụ hỗ trợ đắc lực cho các kỹ sư thiết kế hoạt động trong lĩnh vực sản xuất công nghiệp. Phần mềm này đặc biệt phù hợp và lý tưởng cho việc tạo ra các chi tiết máy móc, cũng như các sản phẩm công nghiệp hoàn chỉnh, chuyên nghiệp và đáp ứng mọi tiêu chuẩn chất lượng khắt khe hiện nay.

Với khả năng tích hợp mạnh mẽ, Fusion 360 giúp tối ưu hóa quy trình làm việc và nâng cao hiệu suất thiết kế.
