Đồ họa 3D, 2DDesignCAD 3D Max: Giải pháp CAD đa năng cho thiết kế chuyên nghiệp
DesignCAD 3D Max là một phần mềm CAD mạnh mẽ, cung cấp cho người dùng nhiều công cụ để tạo bản vẽ và xuất dữ liệu sang các định dạng file thông dụng, phục vụ nhu cầu của các nhà thiết kế.
Công cụ CAD này cho phép người dùng thực hiện vẽ kỹ thuật chính xác, tạo hình ảnh 2D, mô hình 3D, và thêm các hiệu ứng hình ảnh ấn tượng.
Phần mềm DesignCAD 3D Max mở ra khả năng thiết kế không giới hạn, từ các vật dụng nội thất như bàn ghế, sàn nhà, đến các công trình kiến trúc phức tạp, bản đồ địa hình, và thậm chí cả các sản phẩm đồ chơi sáng tạo.
Với DesignCAD 3D Max, bạn có thể hiện thực hóa mọi ý tưởng thiết kế một cách chuyên nghiệp và hiệu quả.

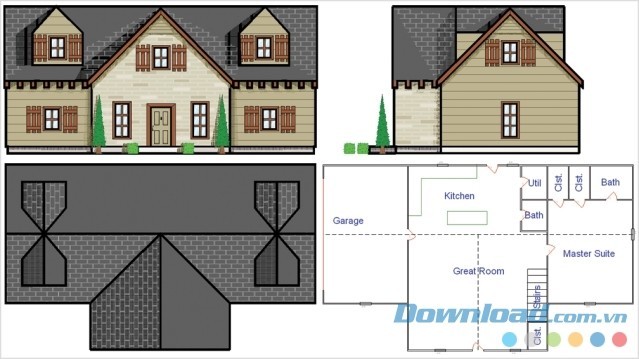

Cập nhật tính năng trong DesignCAD 3D Max 2018
DesignCAD 3D Max 2018 là một ứng dụng CAD 2D/3D thân thiện với người dùng, phù hợp cho cả người mới bắt đầu và các chuyên gia trong việc tạo ra các thiết kế, mô hình và hoạt ảnh chất lượng cao. Phần mềm này đáp ứng đầy đủ các yêu cầu sáng tạo trong quá trình thiết kế của người dùng.
Các tính năng cải tiến trong DesignCAD 3D Max 2018
Khả năng tương thích với AutoCAD 2018
Phiên bản DesignCAD 3D Max 2018 hiện hỗ trợ nhập khẩu các file DWG và DXF từ AutoCAD 2018, đồng thời cho phép xuất các file này sang định dạng AutoCAD 2018.
Tùy chỉnh kích thước biểu tượng
DesignCAD 3D Max 2018 cung cấp khả năng điều chỉnh kích thước biểu tượng trong hộp công cụ, từ 16x16 pixel lên đến 64x64 pixel, với các bước tăng 8 pixel. Điều này cho phép người dùng có màn hình độ phân giải cao tùy chỉnh kích thước biểu tượng cho phù hợp.
Công cụ quản lý đường cong mới
DesignCAD 3D Max 2018 giới thiệu một loại đường cong mới cho bản vẽ. Trong Curves và Bezier Curves, người dùng có thể tạo Control Curves (NURBs) với trọng số Cubic và Quadratic. Control Curves sử dụng các điểm được chỉ định để định hình đường cong, thay vì yêu cầu đường cong đi qua các điểm đó.
Lệnh Arc Tangent cho 2 Lines
DesignCAD 2018 bổ sung lệnh Arc Tangent mới, cho phép vẽ một vòng cung tiếp xúc với hai đường thẳng đã chọn. Kết quả tương tự như lệnh Fillet, nhưng không cắt các đường tiếp tuyến để đảm bảo tính liên tục của đường cong.
Tính năng AutoHatch tự động
DesignCAD 3D Max 2018 tích hợp tính năng AutoHatch, tự động tạo họa tiết gạch chéo trong các khối 2D mà không cần thực hiện Hatch, Hatch Line và Hatch Fill riêng lẻ. Cài đặt AutoHatch có thể được cấu hình trong menu Options.
Tùy chọn Dynamic Scaling cho văn bản
DesignCAD 3D Max 2018 thêm tùy chọn Dynamic Scaling vào lệnh Text. Khi được kích hoạt, văn bản sẽ tự động điều chỉnh và chia tỷ lệ phù hợp giữa hai điểm đầu tiên, với kích thước hiển thị được xác định trong hộp thoại.
Cải thiện Insert Manager
Insert Manager hiện không xóa ngay lập tức các khối, hình ảnh và biểu tượng đã chọn. Thay vào đó, chúng sẽ được đánh dấu và chỉ bị xóa khi người dùng nhấn nút “Apply”. Việc nhấp “Cancel” sẽ bỏ đánh dấu và giữ lại các mục đã chọn.
Chế độ Shading Normals mới
DesignCAD 3D Max 2018 giới thiệu một chế độ OpenGL Shading mới. Khi chế độ này được bật, các mặt đối tượng 3D hướng về phía máy ảnh sẽ được hiển thị sáng hơn, trong khi các mặt quay ngược lại sẽ tối hơn. Điều này giúp việc định vị và sửa chữa các lỗi trong bản vẽ trở nên dễ dàng hơn.
Chế độ Mixed-Mode Shading mới
DesignCAD 3D Max 2018 bổ sung chế độ OpenGL và RedSDK Shading, được gọi là “Mixed Mode”. Khi bật, đối tượng 3D sẽ được hiển thị kết hợp giữa Shaded và Hidden-Line, giúp người dùng dễ dàng quan sát cấu trúc khung lưới bên dưới.
Nâng cấp engine xử lý
DesignCAD 3D Max 2018 đã nâng cấp engine để tạo ra các vật thể rắn một cách tự nhiên hơn. Cải tiến này cũng áp dụng cho Sweeps và Extrusions. Các phép toán Boolean trên các đối tượng mới cũng tạo ra các bề mặt chất lượng cao hơn so với các phiên bản trước.
Lệnh kiểm tra độ kín nước
DesignCAD 3D Max 2018 bổ sung lệnh mới để kiểm tra độ kín nước của các vật thể rắn đã chọn. Ngoài ra, khi thực hiện các phép toán Boolean (Solid Add, Solid Subtract), phần mềm sẽ kiểm tra kết quả để tìm các khoảng trống trong lưới và thông báo cho người dùng.
Lệnh kiểm tra độ rò rỉ
DesignCAD 3D Max 2018 cung cấp lệnh mới để giúp người dùng xác định các điểm rò rỉ trong Solid Surface tam giác phân. Lệnh này tạo ra hai layer trong bản vẽ: HoleEdges và ExtraEdges. Các lỗ hổng trong lưới sẽ được hiển thị bằng đường màu xanh trong layer HoleEdges, trong khi các hình học thừa sẽ được hiển thị bằng đường màu đỏ trong layer ExtraEdges.

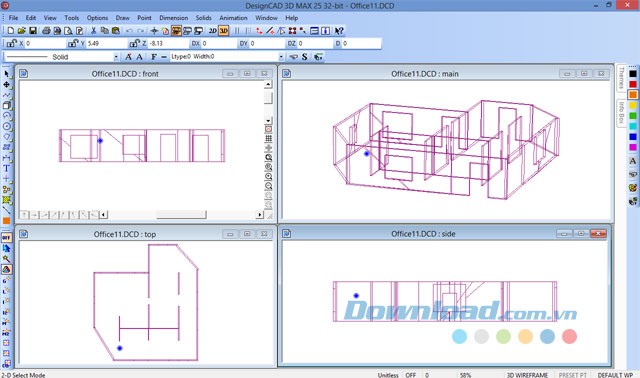

Giới thiệu về phần mềm vẽ kỹ thuật DesignCAD 3D Max

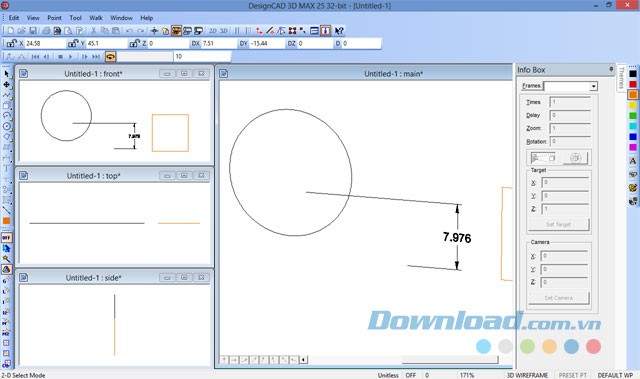

Thiết kế hình ảnh 2D và tạo bản nháp một cách dễ dàng
Phần mềm cung cấp một giao diện trực quan, đồng thời tích hợp nhiều công cụ thiết kế chuyên nghiệp, giúp việc dựng hình 2D trở nên đơn giản thông qua các tổ hợp phím tắt. Người dùng mới có thể cảm thấy phần mềm hơi phức tạp do số lượng tính năng lớn, nhưng dần dần sẽ nhận ra tất cả đều hữu ích cho công việc. Các công cụ hỗ trợ dựng hình 2D bao gồm Drawing Tools, công cụ Edit và Measureing, Dimension Tools, Groups, Blocks, Symbols...
Vẽ 3D với độ chính xác cao
Phần mềm dựng hình 3D chuyên nghiệp này cho phép người dùng sử dụng đa dạng các mẫu hình gốc như hình cầu, hình hộp, kim tự tháp, hình trụ, hình nón hay hình vòng xuyến. Với Boolean, bạn có thể thêm các lát cắt và tạo hình từng phần của mẫu 3D. Tính năng cải tiến cho phép áp dụng Boolean lên một vùng được xác định trước trên mẫu, mang lại khả năng kiểm soát tốt hơn.
Hình ảnh với độ chân thực cao
Các nhà thiết kế có thể kết xuất mẫu 3D của mình với các chất liệu hoặc texture, đồng thời sử dụng hiệu ứng trong suốt (transparency). Bên cạnh đó, một số công cụ hỗ trợ như Shadow Tool – giúp làm mềm các đường viền của bóng sau khi kết xuất, Procedural Textures – giúp thêm các dạng texture đa dạng như gỗ, cẩm thạch, gạch... vào mẫu, Image Fills – cho phép sử dụng hình ảnh làm pattern cho mẫu.

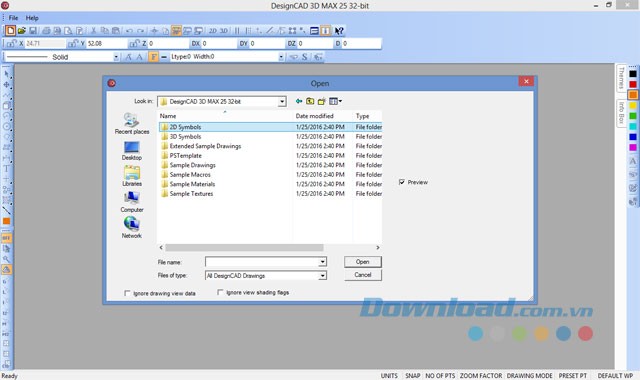

Kho mẫu thiết kế kiến trúc phong phú
Chỉ cần thao tác kéo thả, bạn có thể sử dụng hơn 600 mẫu 3D đầy màu sắc và texture, cho phép chỉnh sửa chi tiết theo nhu cầu. Các mẫu này bao gồm:
- 129 mẫu kiến trúc: cửa ra vào, cửa sổ, lò sưởi...
- 234 mẫu đồ dùng phòng bếp: vòi nước, đồ gia dụng, chậu rửa...
- 52 mẫu đồ dùng phòng tắm: chậu rửa, vòi hoa sen, bồn tắm...
- 134 mẫu đồ dùng gia dụng: trang trí nội thất hay thiết bị chiếu sáng...
- 51 mẫu đồ dùng văn phòng: bàn làm việc, tủ đựng hồ sơ, giá sách...

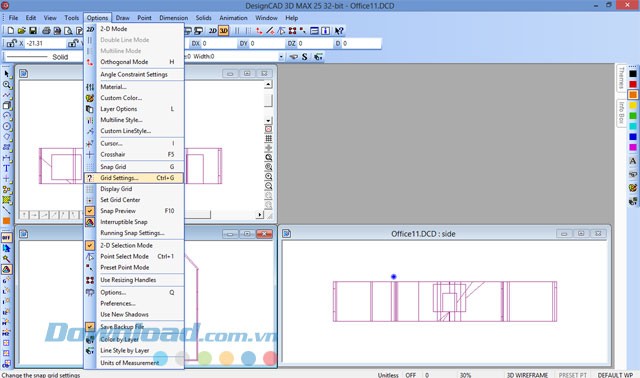

Về quy trình làm việc, phần mềm còn có tính năng khóa lớp – lớp vẫn hiển thị nhưng không thể chỉnh sửa để tránh các thao tác nhầm lẫn. Các đặc điểm của đối tượng như màu sắc hay linestyle cũng có thể được kiểm soát thông qua từng lớp riêng biệt.
Tính năng Drawing Compare hỗ trợ so sánh 2 hình ảnh, rất hữu ích khi nhiều người cùng làm việc trên một dự án. Để tăng tốc độ làm việc, phần mềm cung cấp chế độ RedSDK nâng cao, giúp gia tăng hiệu suất của card đồ họa để phóng to, thu nhỏ hoặc xoay các mẫu thiết kế nhanh hơn so với khi sử dụng OpenGL. RedSDK được sử dụng trong cả chế độ wireframe và chế độ xem 3D có bóng.
DesigningCAD 3D Max có khả năng nhập hoặc mở các file CAD như DWG, DXF, WMF vector, HPGL, XYZ, STL và OBJ. Các định dạng xuất file bao gồm DWG, DXF, WMF vector, HPGL, RIB, VRML, WPG và PDF. Phần mềm cũng hỗ trợ các định dạng ảnh như BMP, TIF, JPG, TGA, PCX, PNG và GIF.

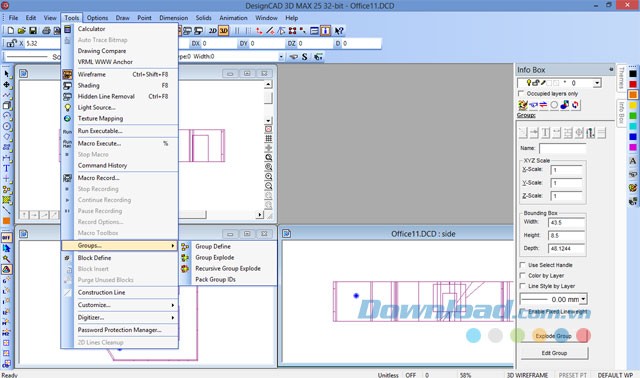

Liên quan đến các tính năng mới của phần mềm DesignCAD 3D Max trong phiên bản 25, cần đề cập chi tiết hơn về tính năng Group Editor. Tính năng này giúp hiển thị cấu trúc nhóm, các nhóm nhỏ hơn nếu có, và cho phép bạn tổ chức lại nội dung trong nhóm, bao gồm:
- Di chuyển các đơn vị được chọn hoặc toàn bộ nhóm nhỏ sang một layer khác.
- Xóa các đơn vị hoặc toàn bộ nhóm nhỏ khỏi nhóm (Extract).
- Di chuyển các đơn vị giữa các nhóm nhỏ (Move To).
- Loại bỏ toàn bộ thứ tự các nhóm và nhóm nhỏ để tạo thành nhóm 1 cấp (Unnested).
Yêu cầu hệ thống
- 2GB với bản 32 bit, 4GB với bản 64 bit.
- Bộ nhớ RAM 1GB với bản 32 bit, 2GB với bản 64bit (khuyến nghị 4GB).
- Ổ cứng 750MB.
- Hỗ trợ độ phân giải màn hình và card đồ họa.
- Để sử dụng chế độ kết xuất RedSDK cần có đơn vị xử lý đồ họa (chip trong bảng mạch hoặc video card).
- Các nội dung online (ví dụ như file hướng dẫn) yêu cầu có kết nối Internet.
Tóm lại, DesignCAD 3D Max là một phần mềm thiết kế 2D, 3D tuyệt vời dành cho mọi nhà thiết kế trong bất kỳ lĩnh vực nào. Phần mềm không chỉ cung cấp nhiều tính năng, kho mẫu phong phú mà còn hỗ trợ nhiều định dạng file, cho phép làm việc với nhiều phần mềm tương tự khác.
