Tổng quan về Phần mềm GerbView

GerbView là một ứng dụng chuyên dụng, được thiết kế để xem, in ấn và chú thích các tập tin thuộc định dạng Gerber, HPGL và Excellon. Những định dạng này thường được sử dụng để lưu trữ sơ đồ, thiết kế bảng mạch in (PCB) trong lĩnh vực kỹ thuật điện tử.

Giao diện chính của phần mềm đọc bảng mạch in GerbView

Định dạng Gerber là gì?

Gerber là một định dạng file nhị phân, sử dụng vector để biểu diễn dữ liệu. Trong ngành công nghiệp sản xuất PCB, đây được xem là tiêu chuẩn phổ biến nhất. Các file Gerber chứa đựng những thông tin quan trọng liên quan đến cấu trúc PCB, bao gồm các lớp đồng, lớp phủ bảo vệ và các thành phần khác. Thông thường, các file này sẽ có đuôi mở rộng là .GBR hoặc .gbr.

Khả năng của GerbView

GerbView cho phép người dùng trực quan hóa thiết kế PCB ngay trên màn hình máy tính. Phần mềm hỗ trợ xem các file Gerber, cũng như nhiều định dạng kỹ thuật khác như OBD++, Excellon, HPGH và thậm chí cả các file Adobe PDF.

Với GerbView, việc kiểm tra và phân tích các thiết kế mạch in trở nên dễ dàng và hiệu quả hơn bao giờ hết. Phần mềm này là công cụ hỗ trợ đắc lực cho các kỹ sư và nhà thiết kế trong ngành điện tử.

Các chức năng nổi bật của phần mềm GerbView

GerbView cung cấp khả năng xem, in ấn có đánh dấu và thực hiện chuyển đổi cho nhiều loại file khác nhau, bao gồm Gerber, Adobe PDF, Excellon, ODB++ và HPGL/2.

Chuyển đổi định dạng file

Phần mềm hỗ trợ việc chuyển đổi dữ liệu giữa các định dạng file khác nhau một cách dễ dàng và nhanh chóng.

Trích xuất và thao tác vùng dữ liệu

Người dùng có thể xóa hoặc sao chép một vùng dữ liệu cụ thể từ file và lưu trữ vào clipboard để sử dụng cho các mục đích khác.

Tùy chọn in ấn linh hoạt

GerbView cho phép lựa chọn giữa in đen trắng hoặc in màu, đáp ứng nhu cầu in ấn đa dạng của người sử dụng.

Các tính năng bổ sung

Ngoài ra, phần mềm còn tích hợp nhiều tính năng hữu ích khác, nâng cao hiệu quả công việc.

Giới thiệu về Phần mềm Đọc File Gerber – GerbView

Giao diện của GerbView được thiết kế gọn gàng, thân thiện, giúp người dùng dễ dàng tìm kiếm và sử dụng các tính năng của phần mềm một cách nhanh chóng. Việc mở file có thể thực hiện bằng cách kéo và thả trực tiếp vào giao diện, hoặc thông qua chức năng duyệt file tiêu chuẩn.

Người dùng cũng có thể tùy chỉnh các phím tắt để phù hợp với thói quen và nhu cầu sử dụng cá nhân.

Không gian làm việc của GerbView có khả năng chứa đồng thời nhiều file. Bên cạnh việc mở và xem file, phần mềm còn cung cấp một số công cụ đánh dấu hữu ích như mũi tên (Arrow), đường thẳng (Line), hình ảnh (Image), hình elip (Ellipse) và đa giác (Polygon). Những đánh dấu này có thể được lưu trữ trong một file riêng biệt.

GerbView cho phép người dùng thêm văn bản hoặc hình ảnh vào file, cũng như chèn tiêu đề và chân trang. Khả năng sao chép một vùng chọn vào clipboard và dán vào các ứng dụng khác cũng được tích hợp sẵn.

Trước khi tiến hành in tài liệu, bạn có thể xem trước bản in và lựa chọn giữa chế độ in màu hoặc in đen trắng.

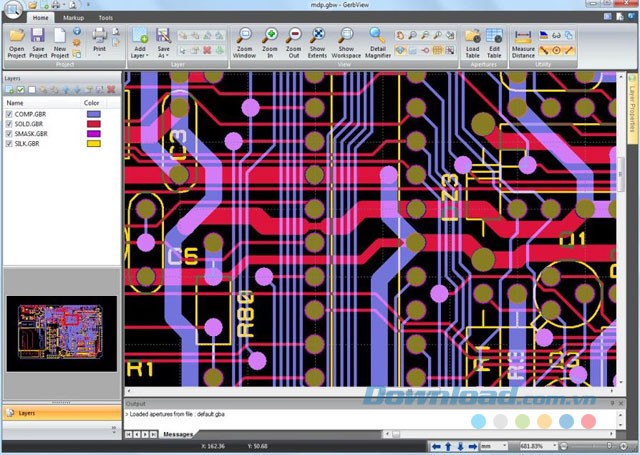

Khả năng phóng to file khi xem với GerbView

Các tùy chọn xuất file của GerbView rất linh hoạt và đa dạng. Phần mềm hỗ trợ chuyển đổi định dạng file từ HPGL, Gerber và Excellon sang Autodesk DXF, Autodesk DWF, CGM, HPGL/2, Adobe PDF và nhiều định dạng khác.

Ngoài ra, GerbView còn có thể lưu file dưới các định dạng raster như TIFF, CALS, PNG, JPEG, PDF và BMP.

Một điểm nổi bật của GerbView là khả năng hỗ trợ cả định dạng Gerber RS-274D và RS-274X. Điều này cho phép người dùng chuyển đổi định dạng file sang chuẩn RS-274X mới hơn.

Việc sử dụng định dạng mới này giúp cung cấp thêm thông tin về khẩu độ, từ đó giảm thiểu nguy cơ xảy ra lỗi trong quá trình sản xuất bảng mạch in.

Tóm lại, GerbView là một phần mềm vô cùng hữu ích cho những ai hoạt động trong lĩnh vực kỹ thuật điện tử và đang tìm kiếm một phần mềm đọc bảng mạch in chuyên dụng, đặc biệt là các định dạng file như Gerber, Excellon hay HPGL.
