KiCad – Giải pháp thiết kế mạch in miễn phí và mạnh mẽ

KiCad là một phần mềm mã nguồn mở, cung cấp đầy đủ các công cụ cần thiết để vẽ mạch in, thiết kế sơ đồ điện và bo mạch in. Đồng thời, phần mềm còn hỗ trợ mở file Gerber và tạo netlist mà không đòi hỏi bất kỳ chi phí bản quyền nào.

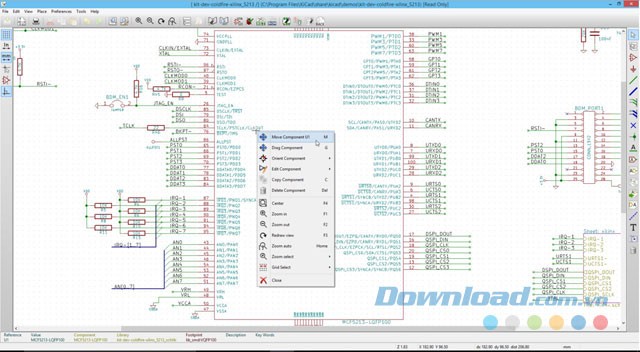

Giao diện phần mềm thiết kế bo mạch Kicad

Trong khi nhiều phần mềm thiết kế PCB chuyên nghiệp yêu cầu mức phí đầu tư lớn, KiCad nổi lên như một lựa chọn lý tưởng, đặc biệt đối với những ai tìm kiếm một giải pháp thiết kế vi mạch miễn phí. Phần mềm này tương thích với nhiều hệ điều hành khác nhau, mang đến sự linh hoạt tối đa cho người dùng.

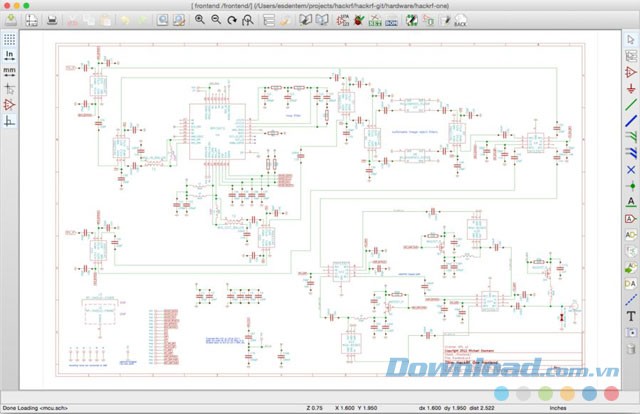

Giao diện phần mềm Kicad trên máy tính Mac

KiCad sở hữu một loạt các tính năng chuyên biệt, phục vụ đắc lực cho các nhà thiết kế bản vẽ kỹ thuật điện tử. Cụ thể, phần mềm cung cấp 4 chương trình chính:

Vẽ sơ đồ nguyên lý một cách trực quan và dễ dàng.
Kết nối các thành phần điện tử trên bo mạch in.
Tạo sơ đồ mạch in PCB chi tiết và chính xác.
Trực quan hóa thiết kế bằng tính năng xem hình 3D.

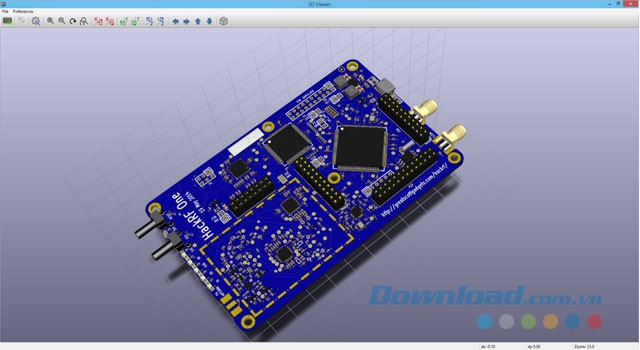

KiCad cho phép xem hình ảnh bo mạch dưới dạng 3D

Các thao tác cơ bản như Cut, Copy, Paste, Delete đều được tích hợp đầy đủ trong KiCad. Bên cạnh đó, người dùng còn có thể sử dụng các chức năng Undo, Redo, phóng to/thu nhỏ để kiểm tra bản vẽ, cũng như tạo các đường dẫn kết nối giữa các linh kiện.

Trong quá trình thiết kế, việc chèn nhãn, thêm điểm nút và kiểm tra tính hợp lệ của mạch là những bước quan trọng. KiCad sẽ cung cấp báo cáo chi tiết về các lỗi tiềm ẩn, cùng với thông báo cảnh báo và tùy chọn lựa chọn đơn vị đo lường, in mạch và chọn linh kiện từ thư viện.

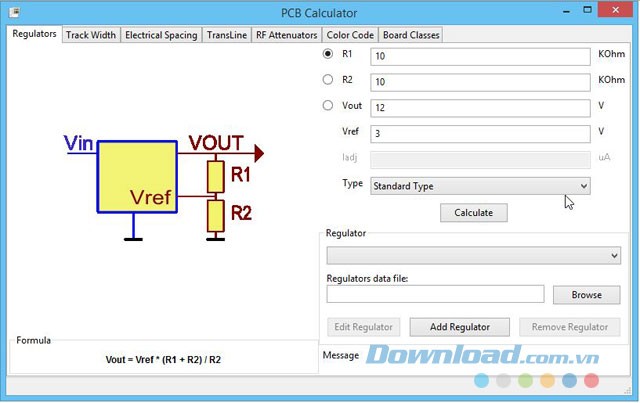

Giao diện máy tính PCB của KiCad với các thông số điện trở...

KiCad hỗ trợ nhập file NET, xem các bản vẽ đã có, sử dụng macro, tùy chỉnh phím tắt và lưu dự án dưới dạng file ZIP. Đặc biệt, phần mềm cho phép người dùng thiết lập thước đo, làm việc với nhiều lớp (tối đa 16 lớp), sử dụng tính năng track, vẽ các hình dạng như vòng cung, hình tròn, đa giác và chuyển đổi sang chế độ 3D để có cái nhìn trực quan hơn.

Các file PCB sau khi hoàn thành có thể được in trực tiếp hoặc xuất ra ở các định dạng phổ biến như DSN, CAD và WRL.

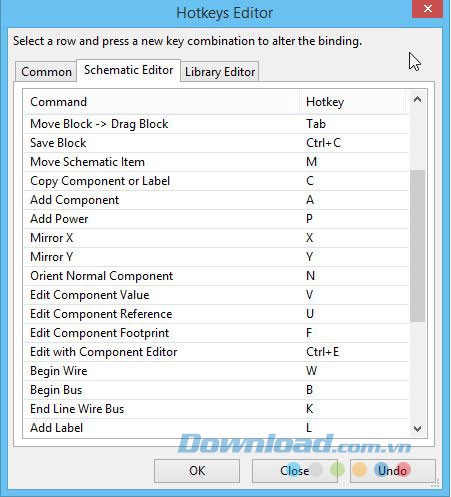

Lựa chọn phím tắt để sử dụng trong phần mềm

Với KiCad, người dùng còn có thể mở các file Gerber để phân tích cấu trúc lớp của PCB, tạo logo từ file BMP, thêm chú thích và sử dụng công cụ tính toán PCB. Tóm lại, KiCad là một lựa chọn tuyệt vời cho các kỹ sư thiết kế. Không chỉ hỗ trợ tạo vi mạch, xem hình ảnh 3D và xuất ra nhiều định dạng khác nhau, phần mềm còn giúp kiểm tra lỗi mạch một cách hiệu quả.

KiCad tương thích với nhiều nền tảng và phiên bản cho các hệ điều hành khác nhau có thể được tìm thấy trên trang tải về. Đối với người dùng Linux, bạn có thể thêm PPA vào Software Manager để cài đặt.
