KIW: Giải pháp hàng đầu về ứng dụng công nghệ thông tin trong xây dựng kết cấu nhà thép

Trong suốt một thập kỷ qua, KIW đã khẳng định vị thế tiên phong trong việc cung cấp các giải pháp ứng dụng công nghệ thông tin cho lĩnh vực xây dựng kết cấu nhà thép. Phần mềm này đã được công nhận rộng rãi như một tiêu chuẩn cho công nghệ phân tích, tính toán và thiết kế kết cấu khung thép tiền chế tại Việt Nam.

KIW là một phần mềm tự động hóa quy trình phân tích và thiết kế kết cấu khung thép tiền chế, đưa ra kết quả cuối cùng là các bản vẽ kỹ thuật thi công chi tiết cho khung thép với các cấu kiện thanh tiết diện chữ I. Điểm nổi bật của KIW là khả năng thiết kế tối ưu, đảm bảo khả năng chịu lực cần thiết đồng thời giảm thiểu tối đa lượng vật liệu sử dụng.

Các chức năng chính của phần mềm

1. Nhập dữ liệu

Giao diện đồ họa thân thiện, dễ dàng tương tác với người dùng.
Thư viện phong phú các sơ đồ kết cấu mẫu thường gặp trong thực tế, bao gồm khung một hoặc nhiều nhịp, với khả năng điều chỉnh độ dốc mái khác nhau.
Hỗ trợ xét tiết diện chữ I của cấu kiện thép, có thể sử dụng các dạng định hình theo tiêu chuẩn hoặc tiết diện tổ hợp từ thép tấm.
Đầy đủ các loại tải trọng tác động lên cấu kiện thanh (tải trọng phân bố đều, tải trọng hình thang, tải trọng hình tam giác, tải trọng dọc trục) và tải trọng nút (tải trọng tập trung, chuyển vị cưỡng bức gối tựa).
Tự động tính toán và dồn một số dạng tải trọng như tải trọng gió theo TCVN 2737-95, tải trọng bản thân, tải trọng tường, tải trọng mái.
Cung cấp đầy đủ các thông số thiết kế theo tiêu chuẩn cho các cấu kiện dầm, cột trong hệ kết cấu phẳng, cũng như các thông số thiết kế cho gần 30 dạng liên kết khác nhau.
Đối với bài toán kiểm tra, chương trình thực hiện kiểm tra cường độ và ổn định dựa trên tiết diện do người dùng xác định. Đối với bài toán thiết kế, chương trình tự động xác định tiết diện tối ưu cho các cấu kiện chịu lực chính, đảm bảo điều kiện bền và ổn định, đồng thời giảm thiểu trọng lượng vật liệu.

2. Khả năng phân tích và thiết kế

Sử dụng phương pháp phần tử hữu hạn để xác định chính xác nội lực.
Tự động tổ hợp nội lực và xác định đường bao nội lực cho từng cấu kiện thanh.
Thiết kế/kiểm tra các cấu kiện thanh theo tiêu chuẩn Việt Nam hoặc tiêu chuẩn Mỹ (AISC-ASD hoặc AISC-LRFD).
Thiết kế các chi tiết liên kết theo tiêu chuẩn Việt Nam.
Việc tính toán lặp đi lặp lại trong bài toán thiết kế (người dùng không cần quan tâm đến tiết diện ban đầu) cho phép xác định tiết diện tối ưu, giúp tiết kiệm vật liệu một cách hiệu quả. Số lần lặp càng nhiều, kết quả càng gần với việc xác định vật liệu tiết kiệm nhất.

3. Thể hiện kết quả

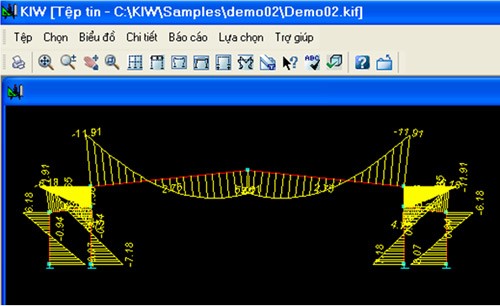

Môi trường đồ họa trực quan thể hiện các kết quả tính toán như sơ đồ kết cấu, tải trọng, chuyển vị, biểu đồ nội lực (mô men, lực cắt, lực dọc), biểu đồ bao nội lực, sơ đồ tiết diện các cấu kiện thanh.
Xem và in chi tiết các kết quả tính toán cho từng nút và từng phần tử trong giao diện đồ họa.
Cung cấp đầy đủ các báo cáo về nội lực của các phần tử thanh, chuyển vị của các nút, các kết quả thiết kế/kiểm tra cấu kiện thép, các kết quả thiết kế chi tiết liên kết.
Cho phép thay đổi các kết quả tính toán thiết kế tiết diện theo từng cấu kiện và kết quả thiết kế chi tiết liên kết theo từng chi tiết liên kết trong môi trường đồ họa của chương trình.
Sau khi có kết quả tính toán, người dùng có thể "chuyển" toàn bộ kết quả thiết kế dưới dạng bản vẽ thiết kế kỹ thuật (bao gồm bản vẽ khung, các mặt cắt tiết diện, các chi tiết liên kết, bảng thống kê vật liệu sử dụng) vào các môi trường đồ họa như AutoCAD để thực hiện in ấn.
