Giới thiệu về Phần mềm KPW

KPW là một giải pháp phần mềm chuyên dụng, được thiết kế để tự động hóa quá trình phân tích và thiết kế kết cấu khung phẳng bê tông cốt thép. Phần mềm này cung cấp kết quả cuối cùng là các bản vẽ kỹ thuật thi công chi tiết, đồng thời hỗ trợ tự động hóa trong việc thiết kế kết cấu dàn thép phẳng.

Các Chức Năng Chính của Phần mềm

1. Nhập Dữ Liệu

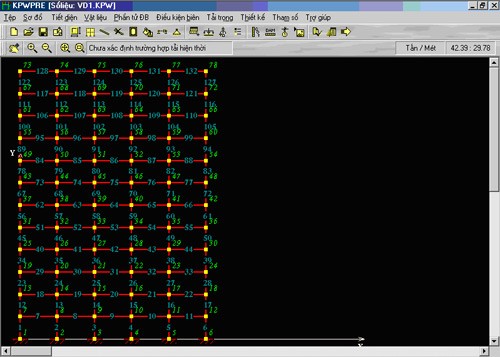

Giao diện đồ họa thân thiện, dễ dàng tương tác với người sử dụng.
Thư viện phong phú chứa các sơ đồ kết cấu mẫu thường gặp trong thực tế, bao gồm dầm liên tục, khung phẳng, dàn hình thang và dàn hình tam giác.
Hỗ trợ đầy đủ các dạng tiết diện hình học của cấu kiện như tiết diện chữ nhật, chữ T, chữ I, tròn, hoặc cho phép người dùng tự định nghĩa tiết diện bất kỳ.
Cung cấp bảng tiết diện thép định hình (thép góc, thép chữ U, thép chữ I) tuân thủ các tiêu chuẩn hiện hành.
Cho phép xác định vật liệu bê tông dựa trên mác bê tông và vật liệu thép theo mác thép tương ứng.
Đầy đủ các loại tải trọng tác động lên cấu kiện thanh (tải trọng phân bố đều, tải trọng hình thang, tải trọng hình tam giác, tải trọng dọc trục) và tải trọng nút (tải trọng tập trung, chuyển vị cưỡng bức gối tựa).
Tự động tính toán và phân bố tải trọng gió theo TCVN 2737-95, đồng thời tự động xác định tải trọng bản thân của các cấu kiện.
Đảm bảo đầy đủ các thông số thiết kế theo tiêu chuẩn cho cấu kiện dầm, cột và dàn trong hệ kết cấu phẳng.

2. Phân Tích và Thiết Kế

Thực hiện phân tích tính toán nội lực cho hệ kết cấu phẳng bằng phương pháp Phần tử hữu hạn.
Tự động tổ hợp nội lực và xác định đường bao nội lực cho từng cấu kiện.
Thiết kế cấu kiện dầm, cột bê tông cốt thép theo tiêu chuẩn TCVN 5574-91.
Kiểm tra các điều kiện về khả năng chịu lực và độ mảnh giới hạn của cấu kiện dàn thép theo TCVN 5575-91.

3. Thể Hiện Kết Quả

Môi trường đồ họa trực quan, hiển thị các kết quả tính toán như sơ đồ kết cấu, tải trọng, chuyển vị, biểu đồ nội lực (mô men, lực cắt, lực dọc), biểu đồ bao nội lực và sơ đồ diện tích cốt thép tính toán.
Cho phép xem và in chi tiết các kết quả tính toán cho từng nút và từng phần tử trong giao diện đồ họa.
Cung cấp đầy đủ các báo cáo về nội lực của các phần tử thanh, chuyển vị của các nút, các kết quả thiết kế cấu kiện bê tông cốt thép và các kết quả kiểm tra dàn thép.
Tự động bố trí cốt thép trong các cấu kiện thanh của khung bê tông cốt thép, tạo bản vẽ khung bao gồm sơ đồ khung, chi tiết mặt cắt và thống kê vật liệu. Bản vẽ được thể hiện đầy đủ, đảm bảo các yêu cầu về cấu tạo và có thể in ấn trực tiếp trong chương trình hoặc xuất bản vẽ sang AutoCAD.
Môi trường hỗ trợ vẽ kỹ thuật VinaCAD cho phép nhập số liệu đầu vào, chuyển sang KPW để thực hiện tính toán và thể hiện các bản vẽ kỹ thuật cuối cùng dưới dạng file *.dwg.
