MBW – Phần Mềm Tự Động Hóa Phân Tích Thiết Kế Móng Băng Bê Tông Cốt Thép

MBW là một giải pháp phần mềm chuyên dụng, được thiết kế để tự động hóa quá trình phân tích và thiết kế kết cấu móng băng bê tông cốt thép. Phần mềm này cung cấp kết quả cuối cùng là các bản vẽ kỹ thuật thi công chi tiết, đồng thời có khả năng thực hiện phân tích hệ kết cấu dầm giao nhau.

I. Chức Năng Của Phần Mềm

1. Nhập Dữ Liệu

Giao diện đồ họa tương tác của MBW cho phép người dùng dễ dàng thao tác, phóng to, thu nhỏ, điều chỉnh góc nhìn và lựa chọn các cấu kiện một cách linh hoạt. Việc chỉnh sửa dữ liệu nhập liệu trong môi trường đồ họa của chương trình trở nên đơn giản và thuận tiện.

Phần mềm hỗ trợ mô hình sơ đồ kết cấu dựa trên hệ lưới hình chữ nhật.

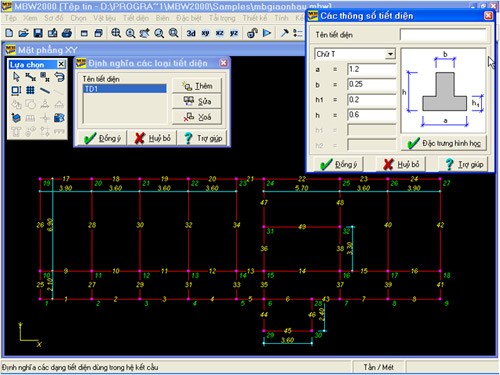

MBW cung cấp đầy đủ các dạng tiết diện hình học phổ biến của cấu kiện dầm, bao gồm tiết diện chữ nhật, chữ T, chữ I và hình hộp.

Dữ liệu về nền đất có thể được mô tả thông qua hệ số nền (dựa trên mô hình nền Wincle) hoặc tự động xác định bởi chương trình. Trong trường hợp tự động xác định, người dùng cần cung cấp các thông số chi tiết về đặc trưng cơ lý của các lớp đất nền.

Chương trình xét tải trọng thanh tác dụng dưới dạng tải trọng phân bố hoặc tải trọng tập trung tại các nút. Đồng thời, MBW tự động tính toán tải trọng bản thân của các cấu kiện.

MBW cung cấp 3 phương pháp linh hoạt để lấy hệ số tổ hợp tải trọng: theo tên trường hợp tải trọng, theo nhóm tải trọng hoặc nhập trực tiếp.

Phần mềm tích hợp đầy đủ các thông số thiết kế theo Tiêu chuẩn thiết kế bê tông cốt thép với cấu kiện dầm.

2. Phân Tích Thiết Kế

Trong trường hợp phân tích bài toán hệ thanh trên nền đàn hồi, chương trình tự động xác định hệ số nền bằng hai phương pháp: phương pháp ứng suất đáy móng chia cho độ lún hoặc phương pháp Bowles.

MBW thực hiện phân tích tính toán nội lực cho hệ kết cấu móng băng hoặc hệ dầm giao nhau bằng phương pháp Phần tử hữu hạn.

Chương trình tổ hợp nội lực và xác định đường bao nội lực cho từng cấu kiện.

Thiết kế cấu kiện dầm bê tông cốt thép theo tiêu chuẩn TCVN 5574-91.

3. Thể Hiện Kết Quả

Môi trường đồ họa của MBW trực quan hóa các kết quả tính toán như sơ đồ kết cấu, tải trọng, chuyển vị, biểu đồ nội lực (mô men uốn, lực cắt, mô men xoắn) và sơ đồ diện tích cốt thép tính toán.

Người dùng có thể xem và in chi tiết các kết quả tính toán cho từng nút và từng phần tử trong giao diện đồ họa.

MBW cung cấp đầy đủ các báo cáo về nội lực của các phần tử thanh, chuyển vị của các nút, kết quả thiết kế cấu kiện bê tông cốt thép và kết quả kiểm tra dàn thép.

Phần mềm tự động bố trí cốt thép trong các cấu kiện thanh của hệ móng băng bê tông cốt thép. Người dùng có thể chỉnh sửa bản vẽ trong môi trường thiết kế bản vẽ của chương trình, tạo bản vẽ hệ móng băng bao gồm mặt bằng móng, chi tiết các dầm móng, các mặt cắt và bảng thống kê cốt thép. Bản vẽ được thể hiện đầy đủ, đảm bảo các yêu cầu về cấu tạo và có thể xuất bản vẽ sang AutoCAD.

Để biết thêm thông tin, bạn có thể tham khảo tại đây .
