Giới thiệu về Proteus 8.12

Proteus 8.12 là một phần mềm mạnh mẽ, được Lancenter Electronics phát triển, cho phép người dùng mô phỏng chính xác hoạt động của các mạch điện tử. Phần mềm này tích hợp cả chức năng thiết kế mạch và khả năng viết chương trình điều khiển, tương thích với nhiều họ vi điều khiển phổ biến như MCS-51, PIC, và AVR.

Khả năng mô phỏng linh kiện

Proteus có khả năng mô phỏng hoạt động của hầu hết các linh kiện điện tử được sử dụng rộng rãi hiện nay. Đặc biệt, phần mềm hỗ trợ mạnh mẽ cho các loại MCU như PIC, 8051, AVR, và Motorola, giúp quá trình thiết kế và kiểm tra mạch trở nên dễ dàng hơn.

Các thành phần chính của Proteus

Proteus được cấu thành từ hai chương trình chính: ISIS, chuyên dụng cho việc mô phỏng mạch điện, và ARES, được sử dụng để thiết kế mạch in (PCB). Proteus được đánh giá là một công cụ mô phỏng hiệu quả cho các loại Vi Điều Khiển.

Hỗ trợ đa dạng các loại Vi Điều Khiển và giao tiếp

Phần mềm hỗ trợ nhiều dòng Vi Điều Khiển khác nhau, bao gồm 8051, AVR, PIC, dsPIC, và ARM. Ngoài ra, Proteus còn mô phỏng các giao tiếp phổ biến như I2C, SPI, CAN, USB, và Ethernet. Khả năng mô phỏng các mạch số và mạch tương tự cũng được thực hiện một cách hiệu quả.

Tóm lại, Proteus là một bộ công cụ toàn diện, chuyên biệt trong lĩnh vực mô phỏng mạch điện tử, đáp ứng nhu cầu của cả người mới bắt đầu và các chuyên gia.

Tổng quan về các phần mềm thuộc bộ Proteus

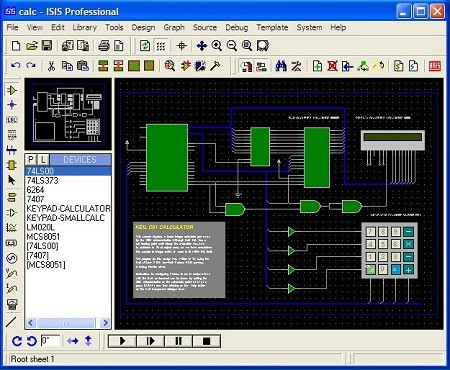

ISIS Schematic Capture là một công cụ được các kỹ sư và nhà nghiên cứu hoàn thiện trong hơn một thập kỷ, và hiện đang được tin dùng bởi hơn 12.000 người dùng toàn cầu.

Điểm mạnh nổi bật của ISIS nằm ở khả năng mô phỏng chính xác hoạt động của vi điều khiển, mà không đòi hỏi bất kỳ phần mềm hỗ trợ nào khác.

Sau quá trình thiết kế, phần mềm ISIS có thể xuất dữ liệu sang ARES hoặc các ứng dụng chuyên dụng khác để phục vụ cho việc thiết kế và sản xuất mạch in.

Ứng dụng của ISIS trong giáo dục

Trong môi trường giảng dạy, ISIS được đánh giá cao nhờ giao diện mạch điện trực quan và sinh động.

Người dùng có thể tùy chỉnh các yếu tố như đường nét, màu sắc của mạch điện, đồng thời lựa chọn từ các mẫu mạch (templates) có sẵn để dễ dàng tiếp cận và thực hành.

Khả năng tùy biến này giúp quá trình học tập và nghiên cứu trở nên hiệu quả hơn.

Các tính năng bổ sung của ISIS

ISIS sở hữu khả năng tự động sắp xếp các đường dẫn mạch và xác định chính xác vị trí giao nhau giữa chúng.

Việc lựa chọn linh kiện và cấu hình các thông số liên quan trở nên đơn giản và thuận tiện hơn bao giờ hết.

Phần mềm có thể tạo ra các tệp thống kê chi tiết về danh sách linh kiện được sử dụng trong mạch điện.

ISIS hỗ trợ xuất ra các tệp Netlist tương thích với nhiều phần mềm thiết kế mạch in phổ biến hiện nay.

Đối với các kỹ sư thiết kế mạch chuyên nghiệp, ISIS cung cấp một loạt các công cụ hỗ trợ quản lý các dự án mạch điện phức tạp, ngay cả khi chúng bao gồm hàng ngàn linh kiện khác nhau.

Khả năng thiết kế theo cấu trúc phân cấp (hierarchical design) giúp tổ chức và quản lý mạch điện một cách hiệu quả.

ISIS còn có thể tự động đánh số thứ tự cho các linh kiện trong mạch, tiết kiệm thời gian và công sức.

ARES PCB Layout

ARES (Advanced Routing and Editing Software) là một phần mềm chuyên dụng để vẽ và thiết kế mạch in PCB. Phần mềm này tạo ra sơ đồ mạch dựa trên tệp Netlist và các công cụ tự động hóa khác.

Đặc điểm nổi bật của phần mềm Proteus

Phần mềm sở hữu cơ sở dữ liệu 32 bit, đảm bảo độ chính xác cao tới 10nm. Độ phân giải góc đạt 0.10 và kích thước board mạch tối đa có thể xử lý lên tới +/- 10 mét. ARES hỗ trợ thiết kế mạch in với cấu trúc 16 lớp.
Giao diện làm việc trực quan, dễ dàng thao tác thông qua hệ thống menu ngữ cảnh được bố trí tiện lợi.
Khả năng tương thích với các file netlist được tạo từ phần mềm vẽ mạch nguyên lý ISIS.
Hệ thống tự động cập nhật thông tin linh kiện, bao gồm cả việc thay đổi chỉ số, chân linh kiện và cổng kết nối giữa mạch in và mạch nguyên lý.
Tích hợp công cụ mạnh mẽ để kiểm tra và phát hiện các lỗi tiềm ẩn trong quá trình thiết kế.
Cung cấp thư viện linh kiện phong phú, bao gồm cả các lỗ khoan mạch và các linh kiện dán bề mặt.

PROTEUS VSM là sự kết hợp hoàn hảo giữa chương trình mô phỏng mạch điện dựa trên chuẩn công nghiệp SPICE3F5 và các mô hình linh kiện tương tác động. Nhờ đó, người dùng có thể tự tạo ra các linh kiện tương tác động một cách dễ dàng, thậm chí không cần phải viết bất kỳ dòng code lập trình nào.

Điều này cho phép PROTEUS VSM mang đến khả năng mô phỏng có tương tác, tái hiện chân thực hoạt động của mạch điện thực tế.

Chương trình còn cung cấp một kho tàng các mô hình linh kiện với chức năng mô phỏng đa dạng, từ các vi điều khiển phổ biến đến các linh kiện ngoại vi như LED, LCD, keypad, và cổng RS232. Việc này cho phép người dùng mô phỏng toàn bộ hệ thống vi điều khiển, cũng như xây dựng và kiểm tra phần mềm cho các hệ thống đáp ứng các giao thức vật lý khác nhau.

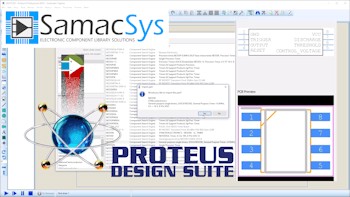

Cập nhật Proteus mới nhất

Proteus 8.9

Tìm kiếm Web trong Thư viện: Proteus tiếp tục nâng cao trải nghiệm nhập linh kiện bằng cách tích hợp khả năng tìm kiếm trực tiếp trên web ngay từ giao diện thư viện. Khi tiến hành tìm kiếm một linh kiện cụ thể, người dùng có thể chuyển đổi liền mạch giữa các kết quả đã cài đặt và các trang web liên quan chỉ bằng một cú nhấp chuột.
Sau đó, việc nhập dữ liệu trực tiếp từ web vào Proteus trở nên đơn giản hơn bao giờ hết, chỉ cần nhấp đúp vào kết quả tìm kiếm trên trình duyệt.
Quá trình này hỗ trợ nhập cả sơ đồ nguyên lý và footprint PCB, thậm chí bao gồm cả mô hình 3D STEP trong nhiều trường hợp. Dịch vụ này hoàn toàn miễn phí.
Tự động Hoàn thiện Đường Dẫn (Auto Complete Route): Trong quá trình định tuyến trên PCB, Proteus 8.9 dự đoán đường đi của chuột và hiển thị các đường dẫn tiềm năng đến các điểm đích hợp lệ.
Người dùng có thể hoàn tất tuyến đường chỉ bằng một phím Enter, giúp tăng tốc đáng kể quy trình thiết kế. Đường dẫn dự đoán sẽ được cập nhật liên tục theo chuyển động của chuột.
Tính năng này cho phép người thiết kế kiểm soát quy trình định tuyến, đồng thời tự động hóa việc hoàn thiện khi đạt được kết quả ưng ý.
Nâng cấp Bảng Điều khiển: Gerber Editor đã được cải tiến với khả năng tạo bảng quy trình, bao gồm các bước sau:
- Xác định kích thước vùng làm việc dựa trên kích thước bảng PCB.
- Nhập số hiệu PCB đầu tiên và các thông số khoảng cách.
- Lặp lại quy trình này cho các bảng PCB khác nếu cần.
- Vẽ đường viền bảng cuối cùng bao quanh vùng làm việc để biểu diễn bảng mạch.
