Phần mềm RDW và Vai Trò Trong Phân Tích Thiết Kế Kết Cấu tại Việt Nam

Hiện nay, các phần mềm chuyên dụng trong lĩnh vực phân tích thiết kế kết cấu như SAP2000, ETABS và STAADPRO được sử dụng phổ biến tại Việt Nam. Tuy nhiên, việc ứng dụng các phần mềm này thường chỉ giới hạn ở giai đoạn tính toán nội lực và phân tích động lực. Lý do chính là bởi các phần mềm này chưa tích hợp đầy đủ các tiêu chuẩn tải trọng và thiết kế đặc thù của Việt Nam.

RDW chính là giải pháp phần mềm được phát triển để khắc phục hạn chế này, bằng cách bổ sung các tiêu chuẩn Việt Nam liên quan đến việc xác định tải trọng, tổ hợp nội lực, thiết kế và kiểm tra các cấu kiện bê tông và thép. Đồng thời, RDW còn hỗ trợ xuất bản vẽ kỹ thuật tương thích với các phần mềm SAP2000, ETABS và STAADPRO.

Các Tính Năng Chính Của Phần Mềm

1. Xác định tải trọng gió, tải trọng động đất

Trong quá trình thiết kế các công trình nhà cao tầng, việc xác định chính xác tải trọng ngang do gió và động đất gây ra là vô cùng quan trọng. Đặc biệt, đối với tải trọng động đất và gió động, cần thực hiện phân tích động lực của kết cấu để xác định các thông số như tần số và biên độ dao động.

RDW hỗ trợ kết nối với ETABS để đọc và nhận dạng sơ đồ kết cấu (bao gồm kích thước và cao độ tầng). Phần mềm cũng phân tích các kết quả dao động (dạng dao động, biên độ dao động, tần số dao động, khối lượng tầng, khối lượng hữu hiệu) để từ đó tính toán tải trọng gió tĩnh và thành phần động của gió theo các tiêu chuẩn TCVN 2737-95 và TCVN 229-1999. Ngoài ra, RDW còn hỗ trợ tính toán tải trọng động đất (tĩnh lực, phổ) theo TCVN 375-2006 hoặc các tiêu chuẩn quốc tế như UBC 1994, UBC 1997 và SNHIP.

2. Tổ hợp nội lực theo TCVN 2737-1995

RDW tự động xác định các hệ số tổ hợp trong tổ hợp cơ bản, tổ hợp bổ sung và tổ hợp đặc biệt, giúp đơn giản hóa quy trình thiết kế.

Phần mềm tự động phát sinh các trường hợp tải trọng gió đổi chiều, đảm bảo tính đầy đủ và chính xác của quá trình phân tích.

RDW thực hiện tổ hợp nội lực dựa trên căn của tổng bình phương, phù hợp với quy định của tiêu chuẩn.

Phần mềm tính toán tổ hợp nội lực nguy hiểm tại các mặt cắt và tổ hợp phản lực tại chân cột, vách.

3. Thiết kế và kiểm tra cấu kiện bê tông cốt thép theo TCVN 5574-1991 và TCVN 356-2005

RDW hỗ trợ thiết kế và kiểm tra diện tích cốt thép trong dầm, cột, sàn và vách.

Phần mềm kiểm tra các cấu kiện thép như dàn, dầm và cột tiết diện chữ I (kiểu khung Zamil).

4. Tính toán xác định sơ bộ kích thước cột

Trong quá trình thiết kế kết cấu bê tông cốt thép, việc xác định kích thước tiết diện cột thường gây khó khăn cho các kỹ sư. RDW hỗ trợ xác định kích thước cột dựa trên tĩnh tải và hoạt tải tác động lên kết cấu.

5. Môi trường đồ họa thân thiện, xuất các kết quả ra Excel và AutoCAD

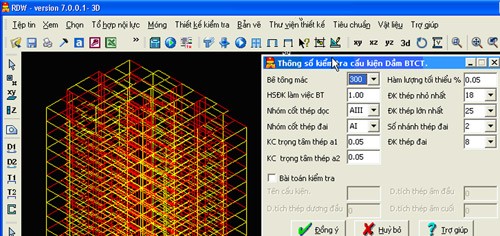

RDW cung cấp môi trường đồ họa trực quan, cho phép hiển thị sơ đồ kết cấu, lựa chọn cấu kiện và thể hiện các kết quả thiết kế, kiểm tra như sơ đồ thép theo khung, mặt bằng thép. Các kết quả đồ họa có thể được in ấn trực tiếp hoặc xuất ra AutoCAD dưới dạng *.DWG.

Hệ thống báo cáo của RDW đầy đủ và chi tiết, trình bày dưới dạng bảng tính cho từng cấu kiện. Người dùng có thể xuất các báo cáo này ra Excel (*.XLS).

6. Thư viện thiết kế phong phú

RDW tích hợp hệ thống thư viện thiết kế cho các cấu kiện đơn lẻ, đóng vai trò như một cẩm nang thiết kế hữu ích. Thư viện bao gồm các tính toán liên quan đến thép dầm, cột bê tông, thép, sàn bê tông cốt thép, sàn ứng lực, dàn thép và tính võng, nứt cho dầm.

7. Kết nối với stCAD và Escon thành bộ phần mềm tự động hóa từ kết cấu đến dự toán

RDW xuất kết quả thiết kế sang stCAD.

stCAD tự động vẽ mặt bằng kết cấu, thép dầm, cột, sàn và xuất bản vẽ sang AutoCAD (*.DWG) và tiên lượng dự toán sang Escon.

Escon sẽ tính toán đơn giá dự toán công trình.

8. Tương thích với các phiên bản mới của ETABS (v9.2...), SAP(v12...), STAADPRO

CIC là đại lý phân phối chính thức của nhiều hãng phần mềm như AutoDesk và CSI. Do đó, RDW luôn được cập nhật để tương thích với các phiên bản mới nhất của các phần mềm này, đảm bảo việc tích hợp các tiêu chuẩn Việt Nam được thực hiện kịp thời.
