Autodesk Eagle hiện nay đã được tích hợp vào phiên bản Autodesk Fusion , mang đến một giải pháp toàn diện cho các kỹ sư.
Eagle cho Mac: Giải Pháp Thiết Kế PCB Chuyên Nghiệp

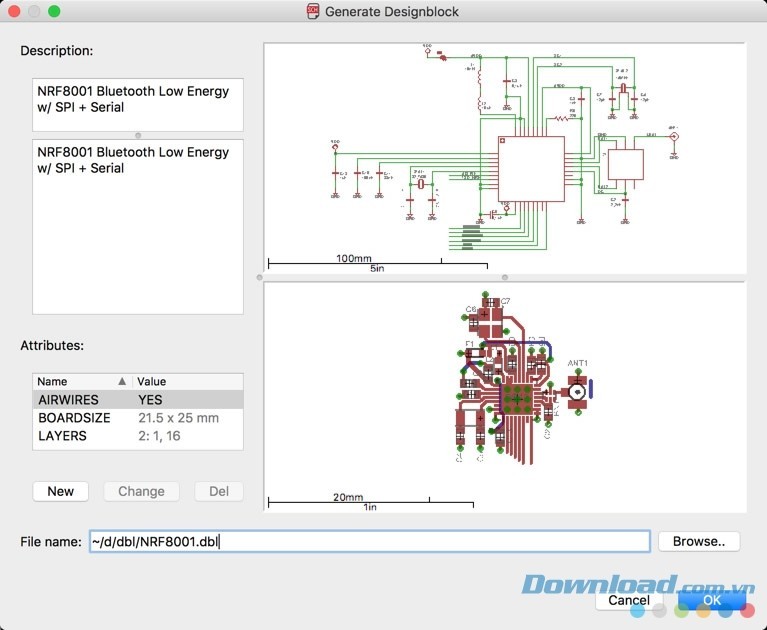

Eagle cho Mac là một phần mềm chuyên dụng trong lĩnh vực thiết kế bảng mạch in (PCB). Nó cung cấp một bộ công cụ chỉnh sửa mạnh mẽ và giao diện thân thiện, giúp các kỹ sư dễ dàng tạo ra những sơ đồ mạch hoàn chỉnh và tối ưu.
Phần mềm tương thích với hệ điều hành Mac OS X 10.10 trở lên. Người dùng có cơ hội trải nghiệm đầy đủ các tính năng của phần mềm thông qua bản dùng thử miễn phí kéo dài một tháng.
Với Eagle cho Mac, quá trình thiết kế PCB trở nên hiệu quả hơn bao giờ hết, đáp ứng nhu cầu ngày càng cao của ngành công nghiệp điện tử.
Phần mềm này hỗ trợ đắc lực cho việc phát triển các sản phẩm điện tử, từ các dự án nhỏ đến các hệ thống phức tạp.
Ứng dụng thiết kế mạch in chuyên nghiệp Eagle trên nền tảng Mac
Việc thiết kế, tạo bản vẽ, và thậm chí là chỉnh sửa các mạch in luôn là một thách thức, ngay cả đối với những kỹ sư có nhiều kinh nghiệm. Chính vì vậy, các công cụ hỗ trợ chuyên dụng như Eagle dành cho Mac trở nên vô cùng cần thiết.
Eagle mang đến những giải pháp hiệu quả trong thiết kế PCB, bao gồm việc thu thập sơ đồ nguyên lý (Schematic Capture), bố trí mạch (Board Layout) và tự động định tuyến (Autorouter).
Gói cài đặt của Eagle cho Mac đi kèm với một thư mục được tạo ra trong danh mục Ứng dụng trên hệ thống máy tính.
Thư mục này sẽ lưu trữ các thư viện thành phần đã được sử dụng, các dự án đang thực hiện, cũng như các ví dụ minh họa cho ứng dụng.
Tiện ích thiết kế mạch in với kho thành phần bo mạch phong phú
Eagle cho Mac sử dụng giao diện Control Panel để thiết lập liên kết với các trình soạn thảo thư viện, bảng mạch và sơ đồ. Do đó, Control Panel cần được giữ mở liên tục. Việc đóng Control Panel sẽ dẫn đến việc ứng dụng tự động đóng theo.

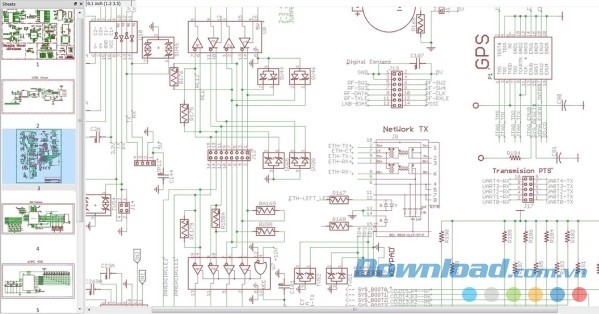

Bên cạnh đó, Eagle cho Mac còn cho phép người dùng phác thảo sơ đồ mạch điện một cách dễ dàng thông qua việc tận dụng nhiều thư viện khác nhau, chèn biểu tượng, vẽ đường dẫn điện và tạo kết nối dạng lưới. Người dùng có thể tiến hành kiểm tra xem sơ đồ đã được cấp nguồn hay chưa, hoặc phát hiện các lỗi tiềm ẩn, trước khi tạo ra một bảng mạch dựa trên những điều chỉnh đã thực hiện.
Sau đó, cần kiểm tra tính toàn vẹn của bảng mạch, chuyển đổi đường dẫn tín hiệu vào mạch bằng lệnh ROUTE hoặc kích hoạt tính năng Autorouter để tự động hóa quá trình này.
Tích hợp công cụ kiểm tra nguyên lý điện, đảm bảo độ chính xác của bảng mạch
Hơn nữa, Eagle cho Mac cung cấp bốn phiên bản khác nhau: Professional, Standard, Light và Hobbyist. Mỗi phiên bản giới hạn số lượng bảng mạch tối đa hoặc số lớp tín hiệu có thể sử dụng trong mỗi sơ đồ, cùng với các kích thước và thông số đường truyền điện khác nhau.

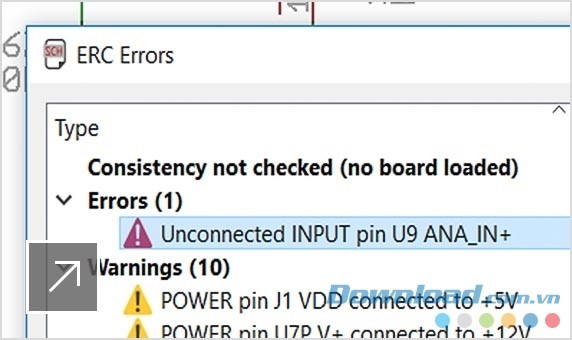

Eagle cho Mac áp dụng chức năng Forward & Back Annotation để đảm bảo sự đồng bộ và chính xác giữa các bảng mạch in và sơ đồ tương ứng. Tính năng Electrical Rule Check – Kiểm tra nguyên lý điện là một công cụ vô cùng hữu ích, hỗ trợ người dùng phát hiện lỗi và đảm bảo tính nhất quán giữa sơ đồ nguyên lý và bố cục vật lý.
Giải pháp thiết kế bảng mạch in mạnh mẽ dành cho MacBook
Cuối cùng, và cũng rất quan trọng, Eagle cho Mac không chỉ hỗ trợ người dùng vẽ mạch điện mà còn tạo ra dữ liệu cho nhiều thiết bị và máy móc cơ khí khác, bao gồm mô hình thiết bị thư viện, thông số kỹ thuật và các mạch điện dạng lưới.
Những ưu điểm vượt trội của phần mềm thiết kế mạch in Eagle trên hệ điều hành Mac
Phần mềm Eagle cung cấp một bộ công cụ chỉnh sửa bố cục mạch in trực quan, giúp người dùng thực hiện các thay đổi một cách nhanh chóng và hiệu quả.
Khả năng xem đồng thời sơ đồ nguyên lý, thư viện linh kiện và bản mạch in được tích hợp, tạo điều kiện thuận lợi cho quá trình thiết kế và kiểm tra.
Khả năng tương thích và đồng bộ hóa
Với khả năng hỗ trợ đa nền tảng, Eagle đảm bảo khả năng đồng bộ hóa dữ liệu cao, cho phép người dùng làm việc trên nhiều thiết bị khác nhau.
Độ chính xác và chi tiết
Phần mềm đạt độ phân giải ấn tượng lên đến 1/10.000mm (tương đương 0.1 micron), đáp ứng yêu cầu thiết kế các mạch in phức tạp và đòi hỏi độ chính xác cao.
Eagle cho phép người dùng thiết kế mạch in với tối đa 16 lớp tín hiệu, mở rộng khả năng sáng tạo và linh hoạt trong thiết kế.
Tùy biến và quản lý thư viện
Người dùng có thể tự tạo và quản lý thư viện bo mạch cá nhân, giúp tiết kiệm thời gian và công sức trong các dự án thiết kế lặp đi lặp lại.
Tính năng tiện lợi
Tính năng không giới hạn số lần hoàn tác và làm lại giúp người dùng thoải mái thử nghiệm các ý tưởng thiết kế mà không lo mất dữ liệu.
Kiểm tra và tạo báo cáo
Eagle hỗ trợ kiểm tra nguyên lý mạch điện, đảm bảo tính chính xác và hoạt động ổn định của mạch in.
Phần mềm có khả năng tự động tạo bảng từ sơ đồ nguyên lý, giúp đơn giản hóa quá trình quản lý và sản xuất.
Những giới hạn của phiên bản Eagle dùng thử trên hệ điều hành Mac
Kích thước tối đa của bảng mạch điện tử được hỗ trợ trong phiên bản dùng thử là 100 x 80 mm, tương đương 4 x 3.2 inches.
Số lượng layer (lớp) tối đa mà người dùng có thể sử dụng cho thiết kế của mình bị giới hạn ở hai layer, bao gồm cả layer trên và layer dưới.
Chức năng tạo bảng sơ đồ (schematic) là tính năng duy nhất khả dụng để xây dựng mạch điện trong phiên bản này.
Dữ liệu thiết kế có thể được chia sẻ thông qua hai phương thức chính: gửi trực tiếp qua email hoặc đăng tải lên cộng đồng người dùng Eagle.
Tóm tắt các hạn chế
- Kích thước bảng điện giới hạn ở mức 100 x 80 mm (4 x 3.2 inches).
- Số lượng layer tối đa được phép sử dụng là hai.
- Chỉ hỗ trợ tạo bảng sơ đồ mạch điện.
- Khả năng chia sẻ dữ liệu thông qua email hoặc cộng đồng.
Những giới hạn này cần được xem xét khi sử dụng phiên bản dùng thử Eagle trên nền tảng Mac để đảm bảo tính khả thi của dự án.
Hướng dẫn cấu hình phần mềm Eagle trên hệ điều hành Mac
- Hệ điều hành tương thích: Mac OS X 10.10 hoặc phiên bản mới hơn, yêu cầu chip Intel.
- Kiến trúc bộ xử lý: Bộ xử lý 64-bit là điều kiện bắt buộc.
- Dung lượng RAM: Tối thiểu 3 GB RAM, khuyến nghị sử dụng 4 GB trở lên để đạt hiệu suất tốt nhất.
- Dung lượng ổ cứng: Cần khoảng 650 MB dung lượng trống trên ổ đĩa.
- Kết nối mạng: Yêu cầu kết nối internet DSL hoặc đường truyền có tốc độ cao hơn.
Sở hữu đầy đủ các tính năng ưu việt, Eagle trên nền tảng Mac đã khẳng định vị thế của mình như một giải pháp phần mềm hàng đầu, đơn giản hóa quy trình thiết kế, kiểm tra và chỉnh sửa bảng mạch in.
Nếu bạn đang quan tâm đến lĩnh vực kỹ thuật điện, đừng bỏ lỡ cơ hội trải nghiệm phiên bản dùng thử 30 ngày của Eagle cho Mac.
Việc tải và sử dụng Eagle cho Mac sẽ giúp bạn dễ dàng tiếp cận và làm chủ các công cụ thiết kế mạch in chuyên nghiệp.
